神田川・環状七号線地下調節池の見学

2017/09/19 - 2017/09/19

善福寺川取水施設に集合
流域の水害対策の仕組みがよくわかる見学ツアーです。
所要時間90分
東京メトロ丸の内線 方南町駅徒歩10分

エリア 東京

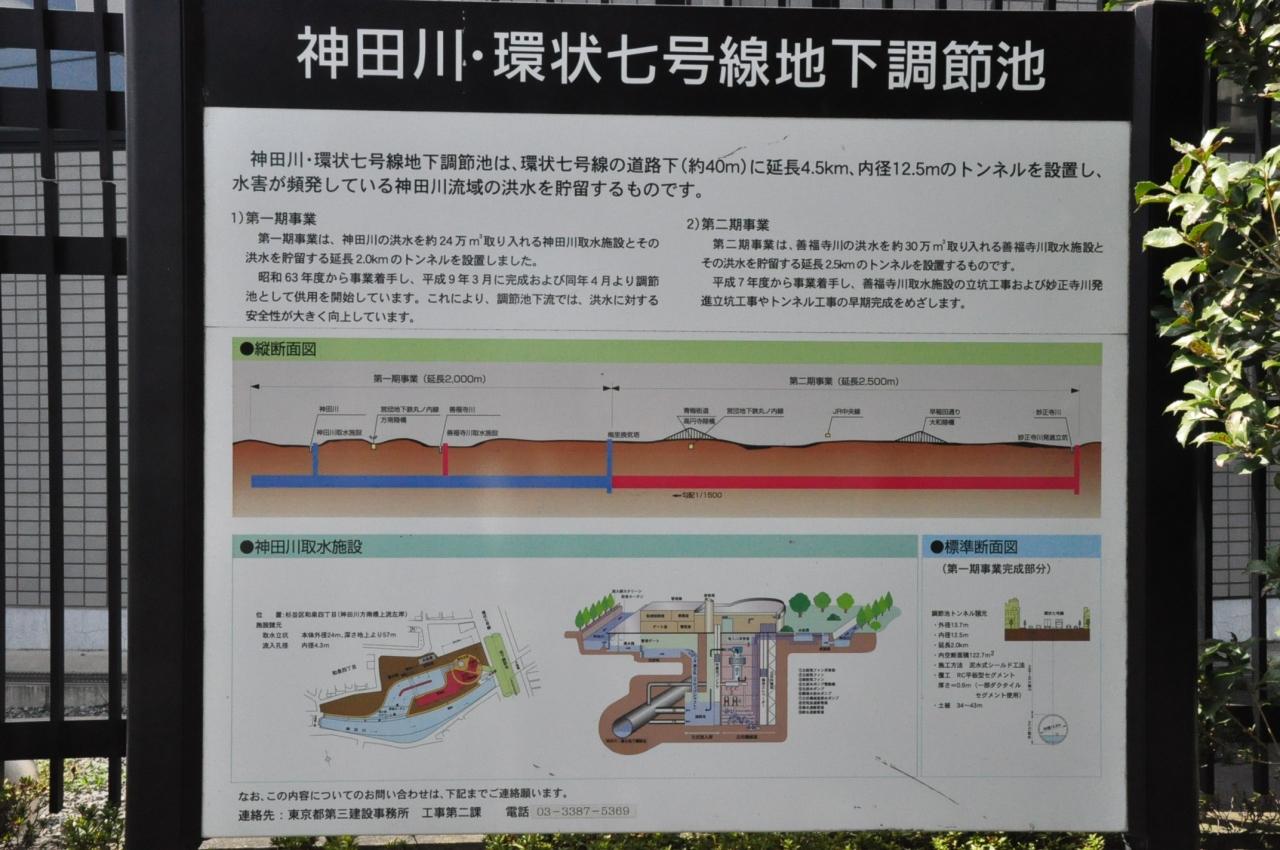

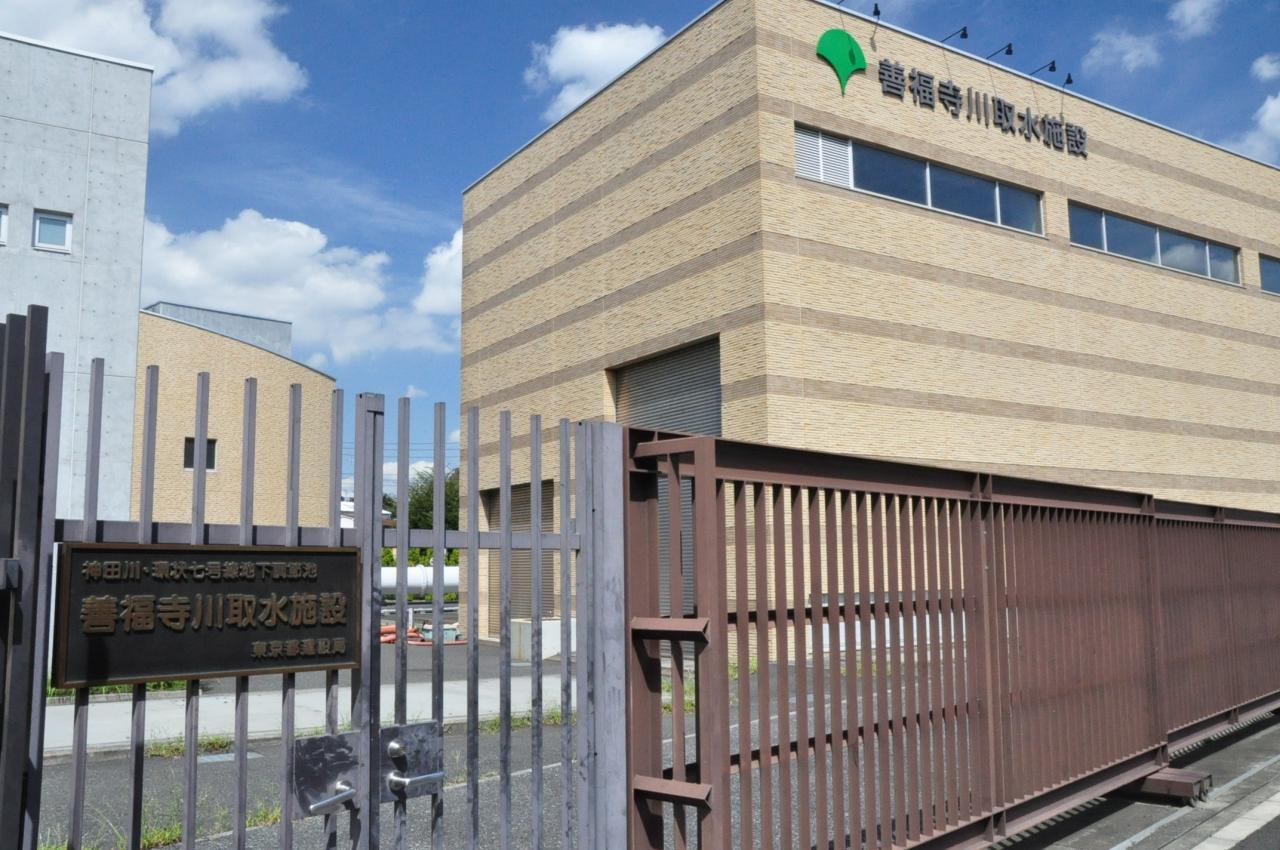

善福寺川取水施設

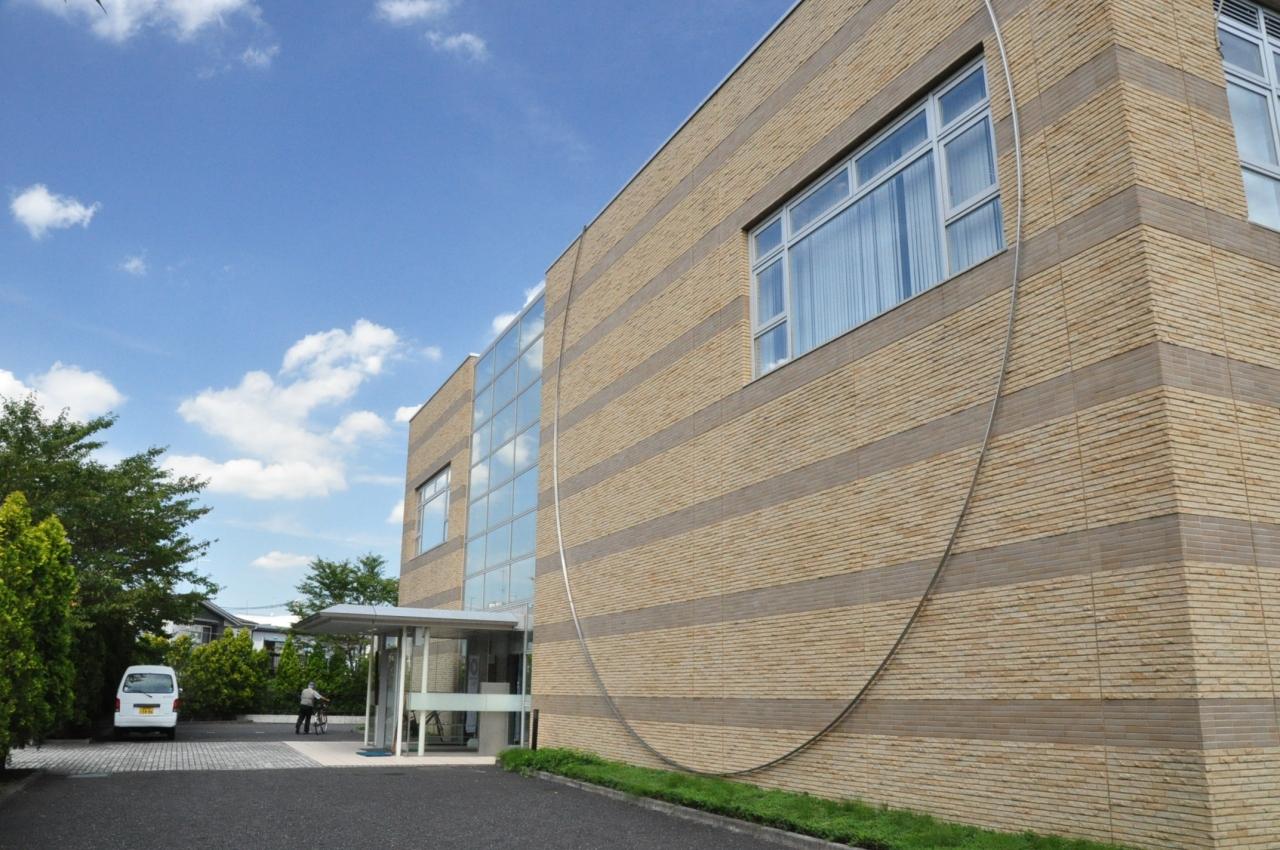

外観は貯水池の大きさをデザインしたものか。
第一期：平成9年1997年供用開始
第二期：平成25年2013年供用開始
建設費は、約1000億円、年間維持費2億円（内、電気料6千万円、主にポンプ用）
因みに、新国立劇場の総工費は、1,490億円である。

東京第三建設事務所
善福寺川取水施設
ビデオ、スライド、模型の実演による説明後、地下トンネルの見学へ。

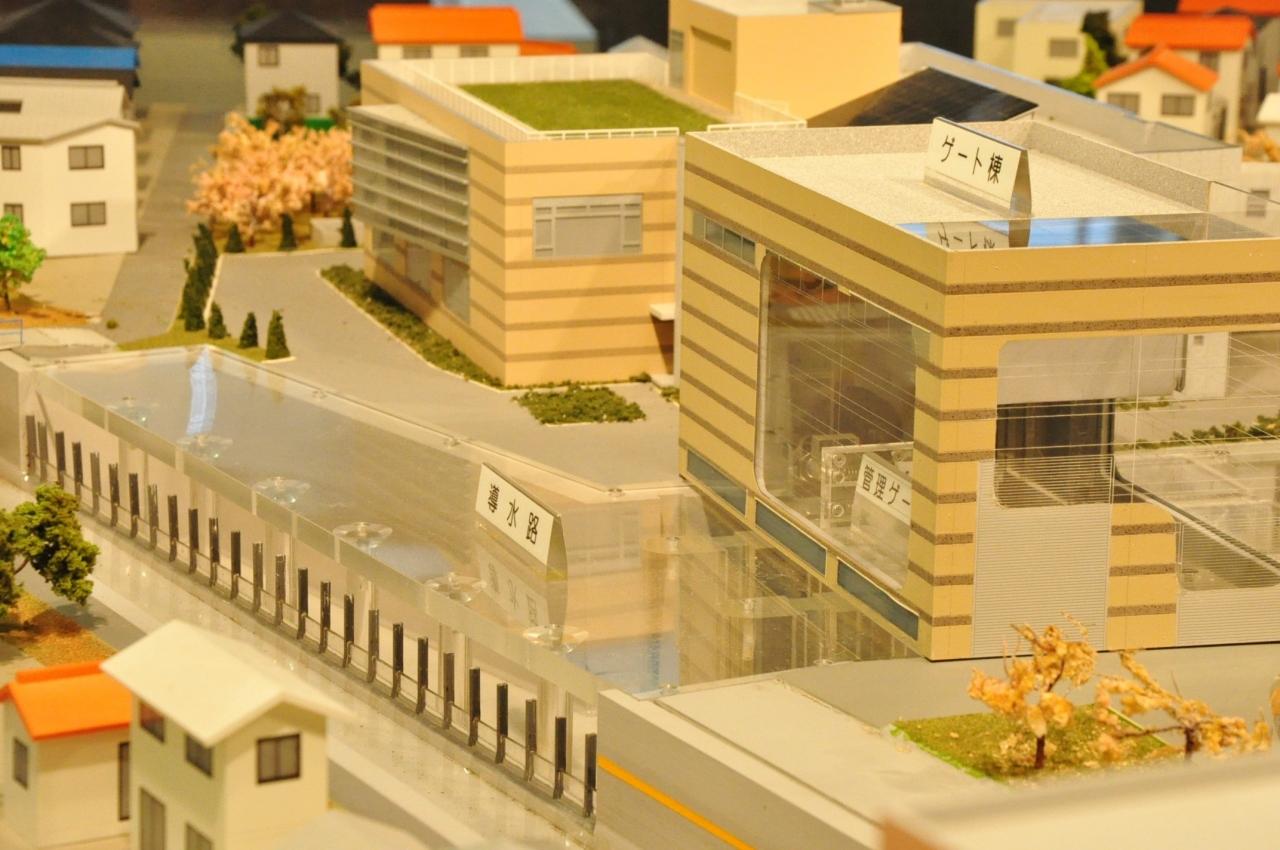

模型による水を流しての実演はわかりやすい。
神田川の水位が上がってくる。

水位がオレンジのラインを越えると施設に流入する。

流入水は、渦を巻きながら流入孔を減勢池へ落ち、連絡管渠を通って調節池へ。

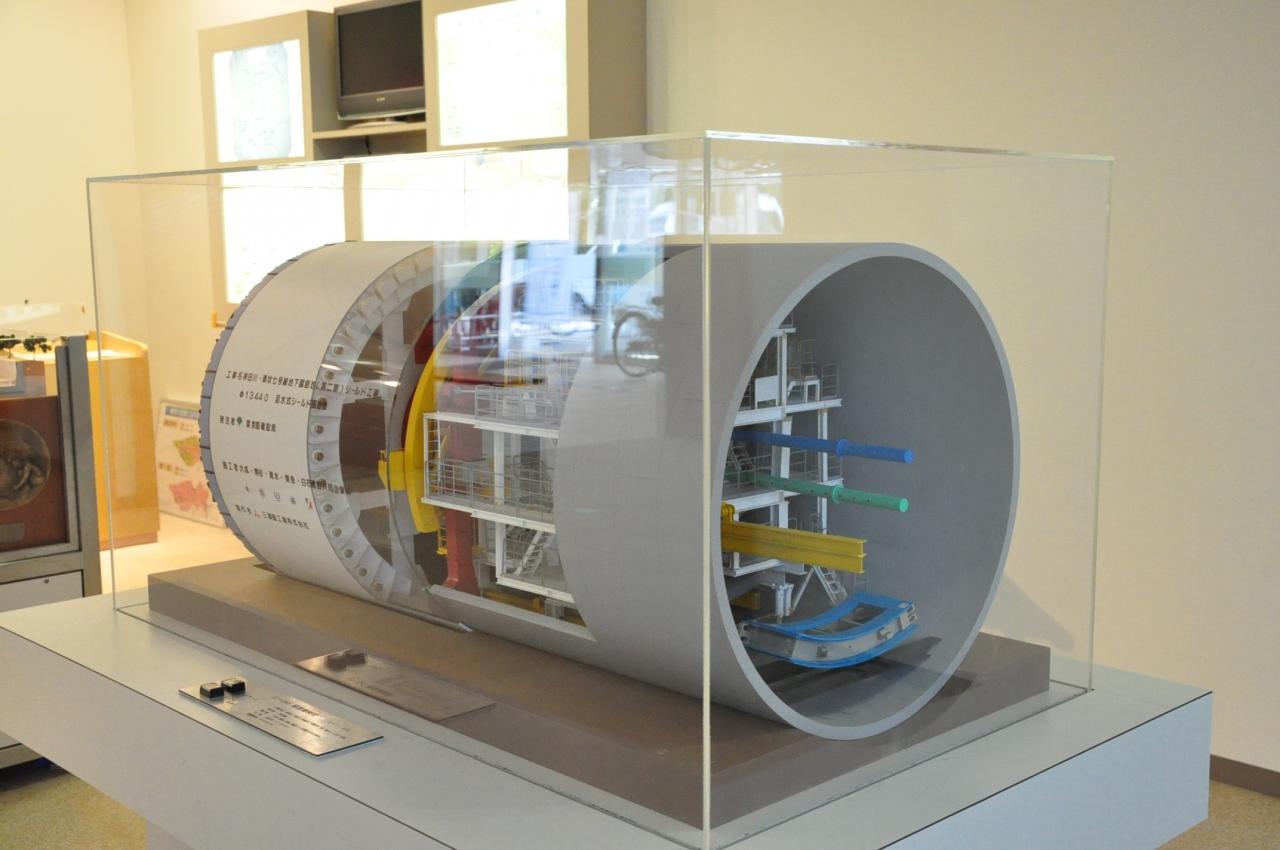

シールドマシンの模型
三菱重工業㈱製

神田川流域は、都内で最大の流域面積を有している。（太線内）
平成5年台風11号では、3千戸以上の浸水被害があったが、同規模の平成16年の台風22号では、ほとんど被害はなかったという。
平成25年10月末までに34回の流入があった。

監視モニター

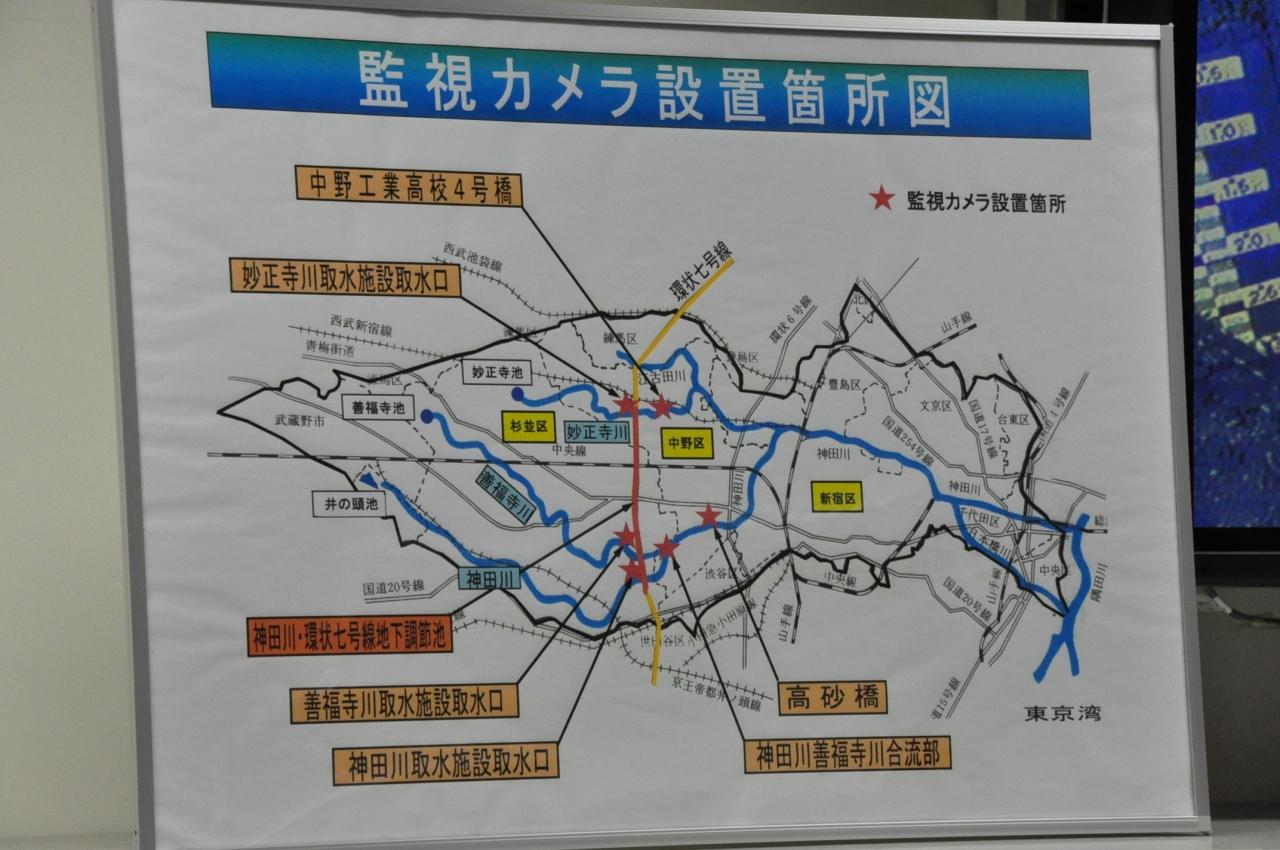

流域内の6個所をモニターしている。

中央監視操作盤
ここでは、3か所の取水施設を遠隔操作している。
普段は無人施設で、ゲート弁は開放されている。
大雨の予報があると職員が駆けつけて操作する。
一旦ゲート弁を閉め、水位を監視しながらゲート弁を開放する。
なお、見学中、坑内作業中は、ゲートは閉めている。

機械棟からエレベーターで降りる。

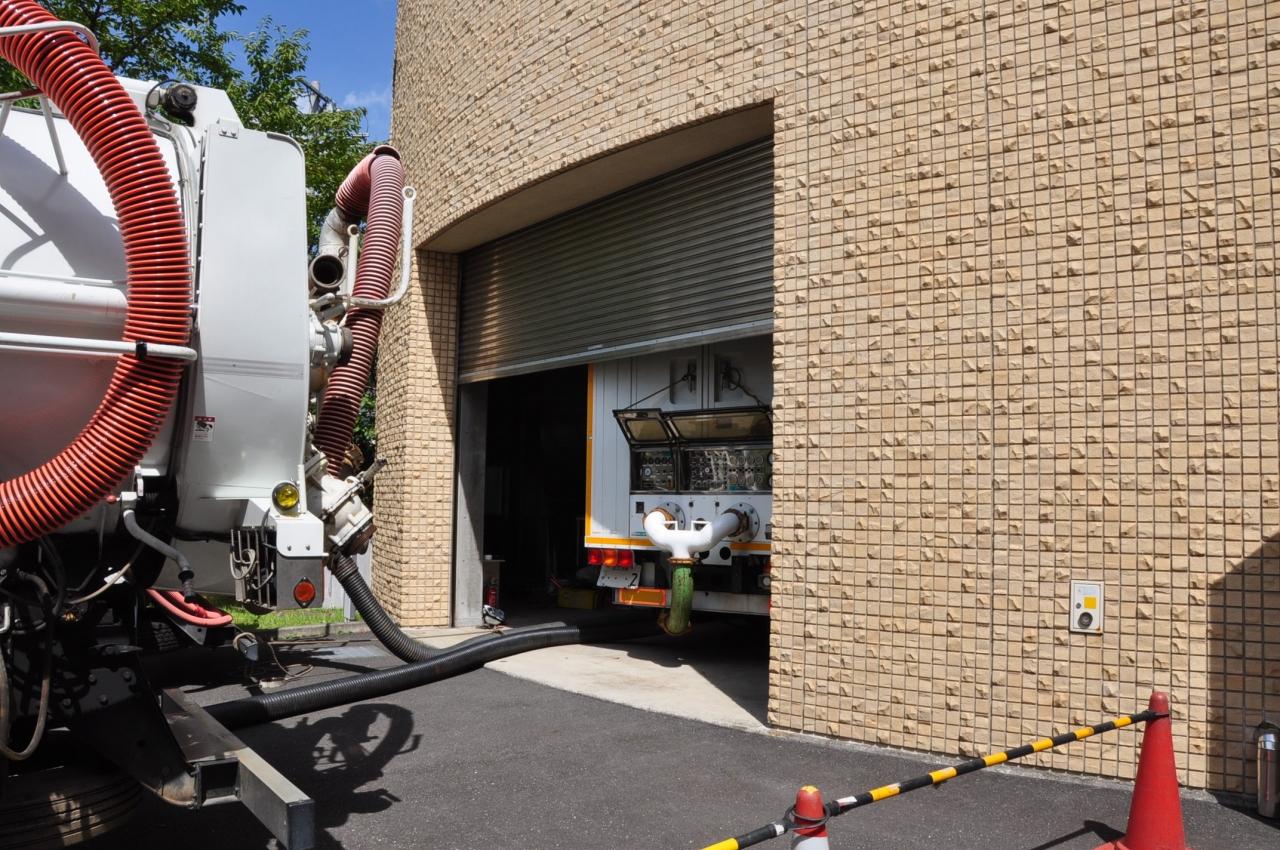

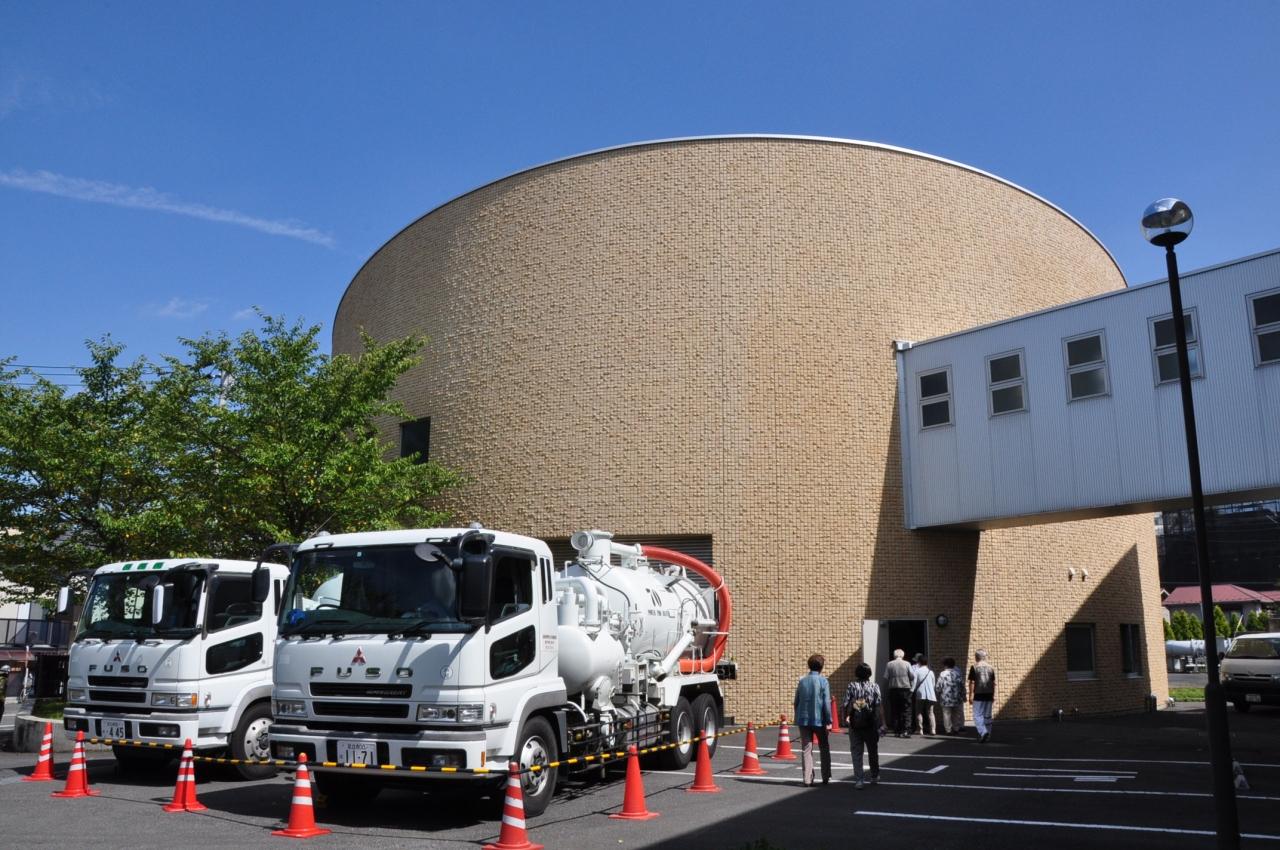

汚泥吸引車作業中

汚泥吸引車作業中

エレベータで地下43mへ。
調節池入口は、分厚く頑丈な扉になっている。

流入水は、渦を巻きながら流入孔を落下する。
内径7.0m

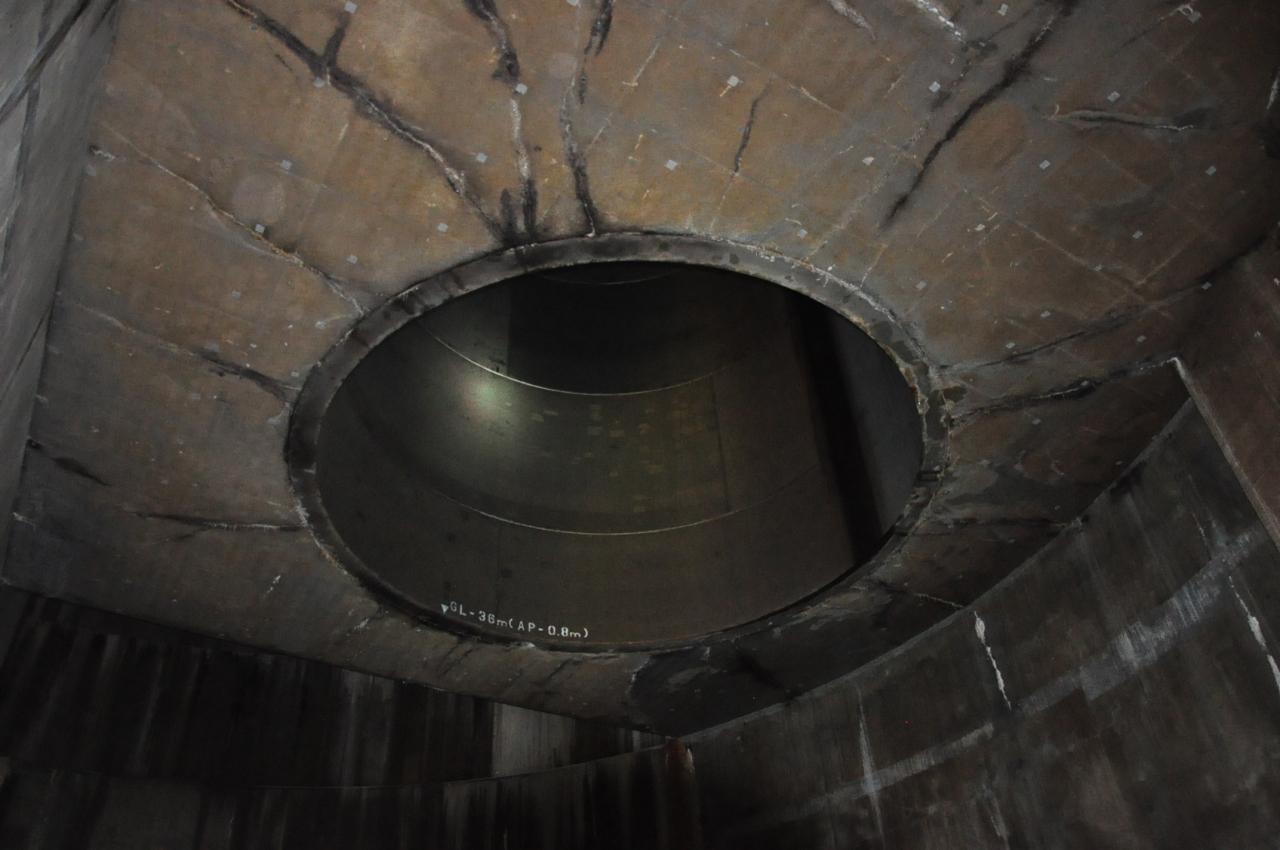

減勢池
深さ57m

強力ライトを照らしながら、トンネル内部へ

導水連絡管渠を通って貯水池へ
内径6.0m

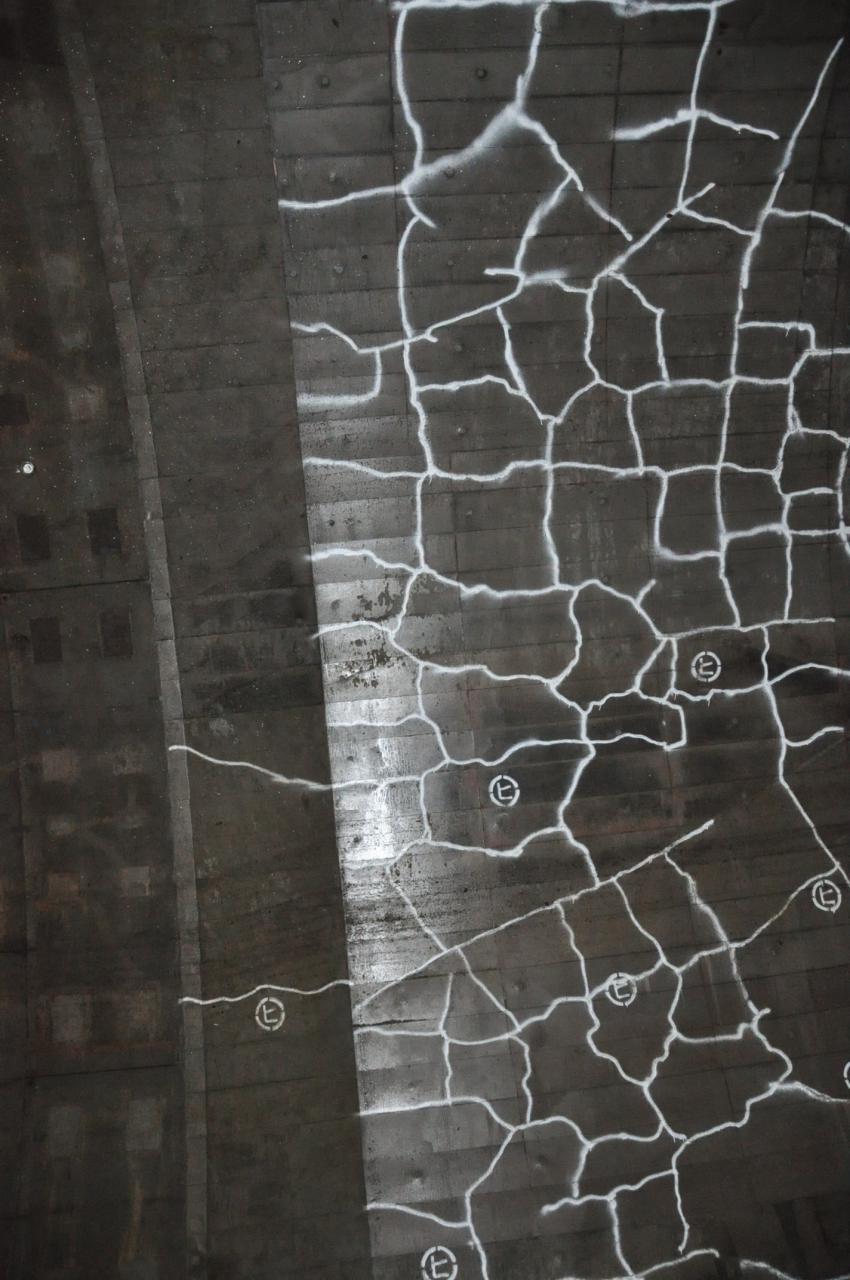

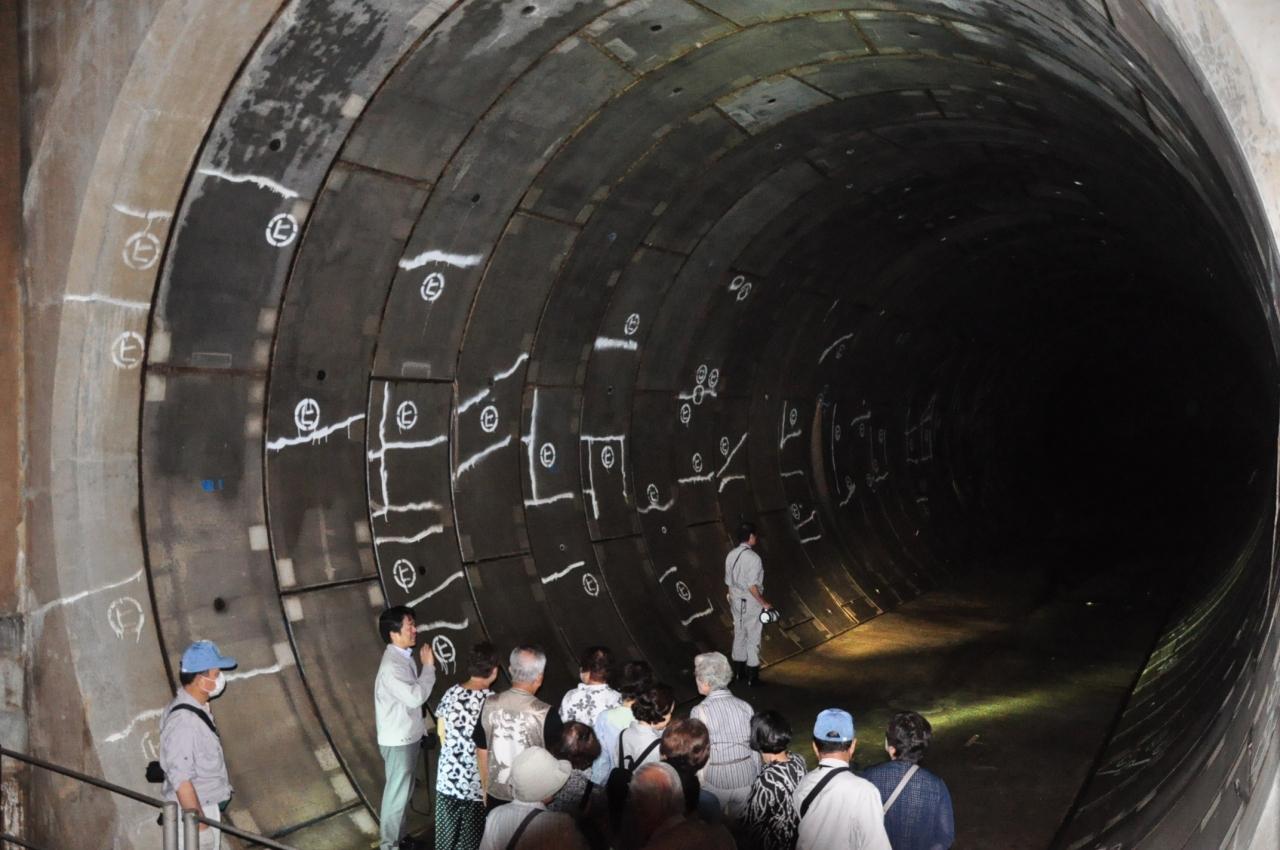

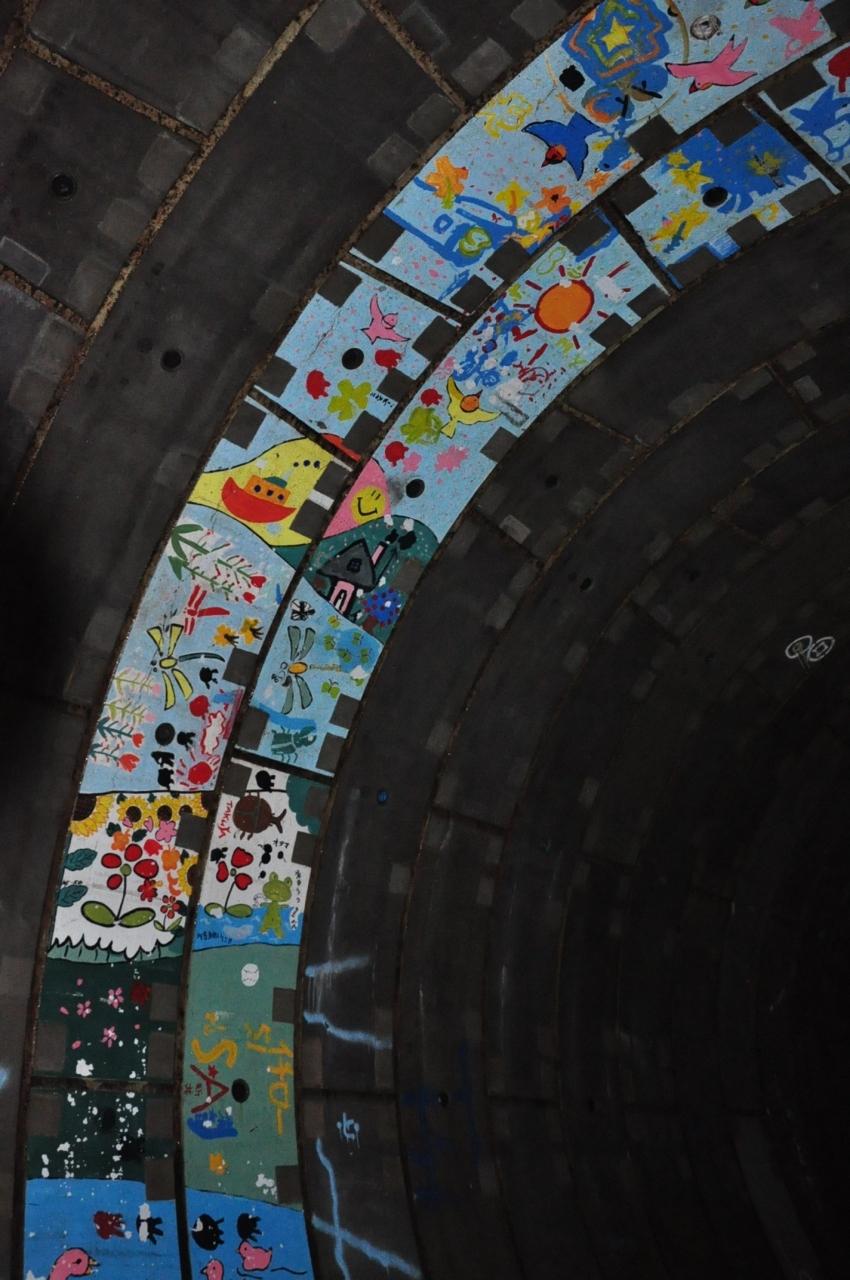

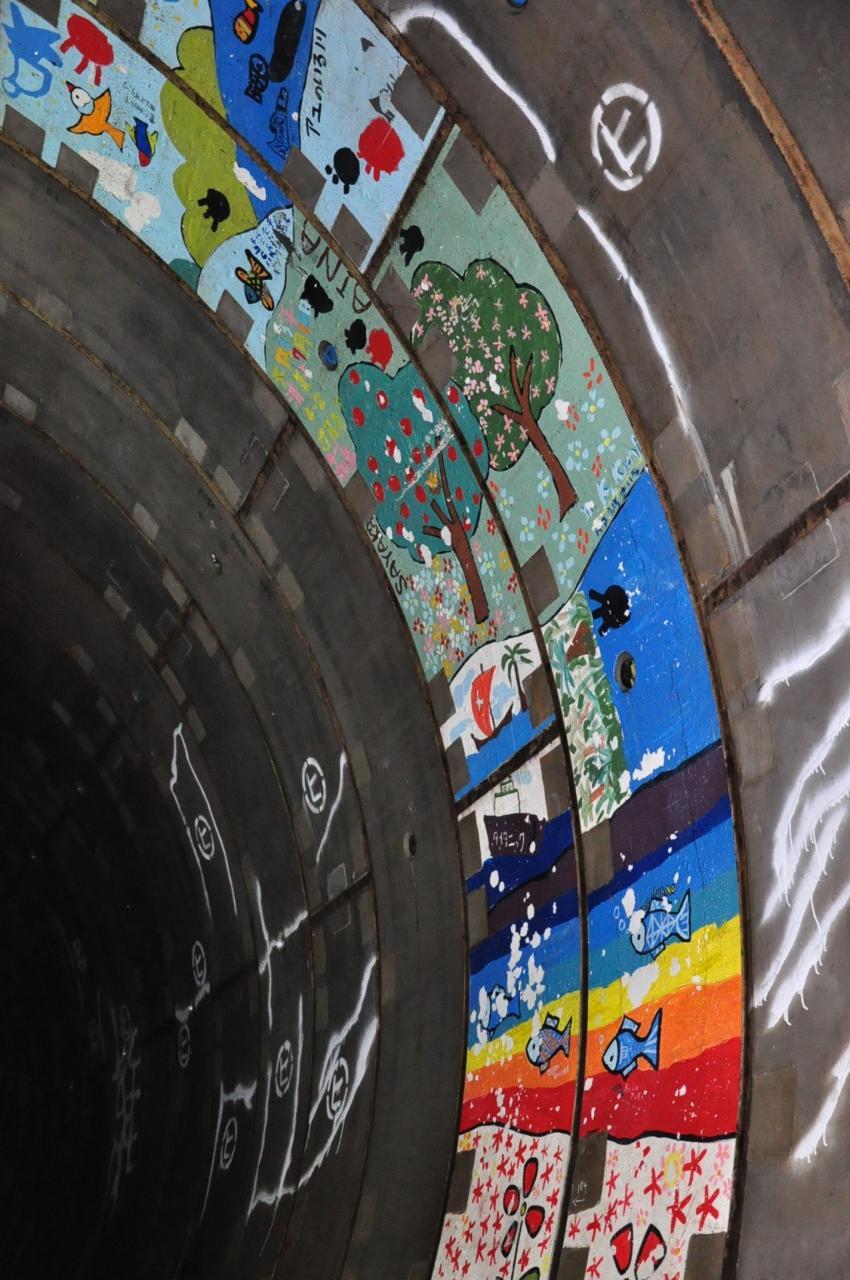

検査のマーキングがされてる。

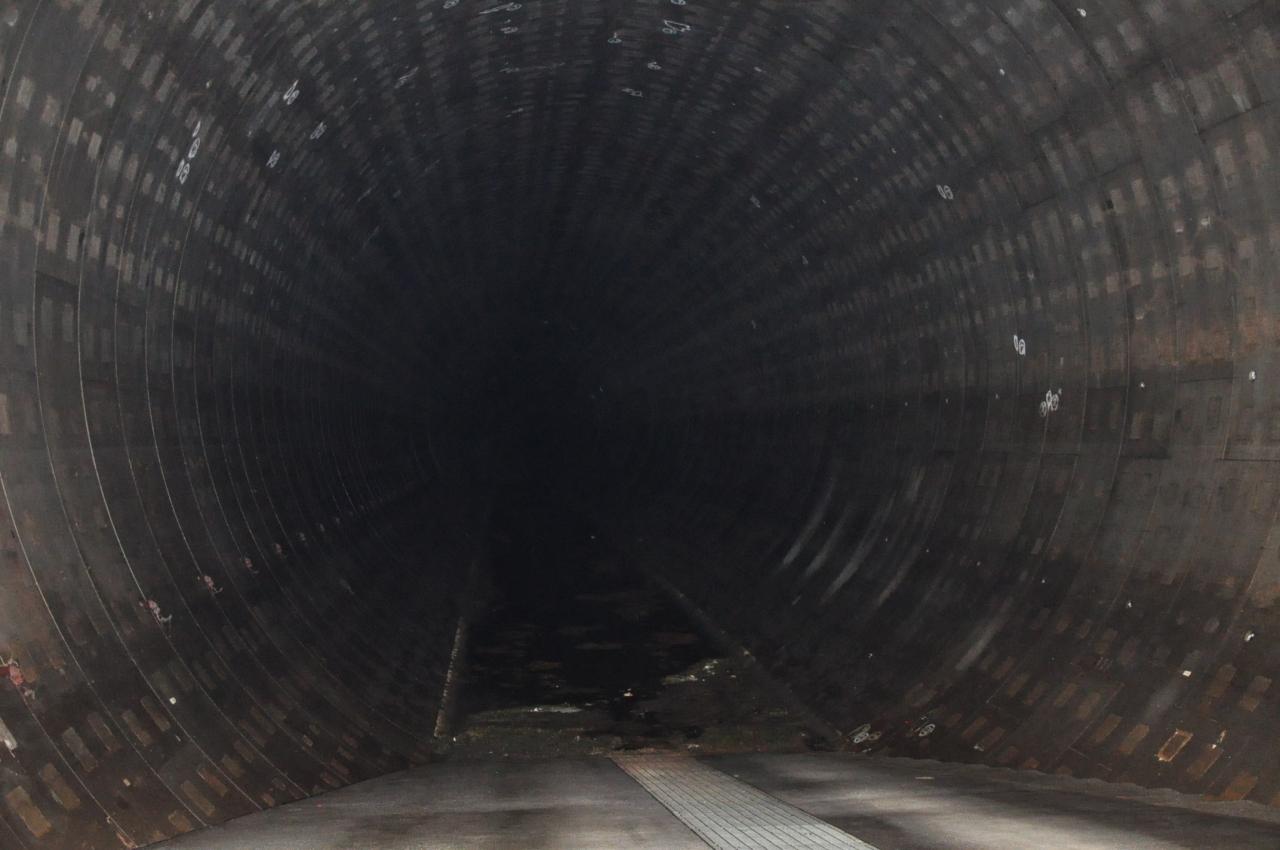

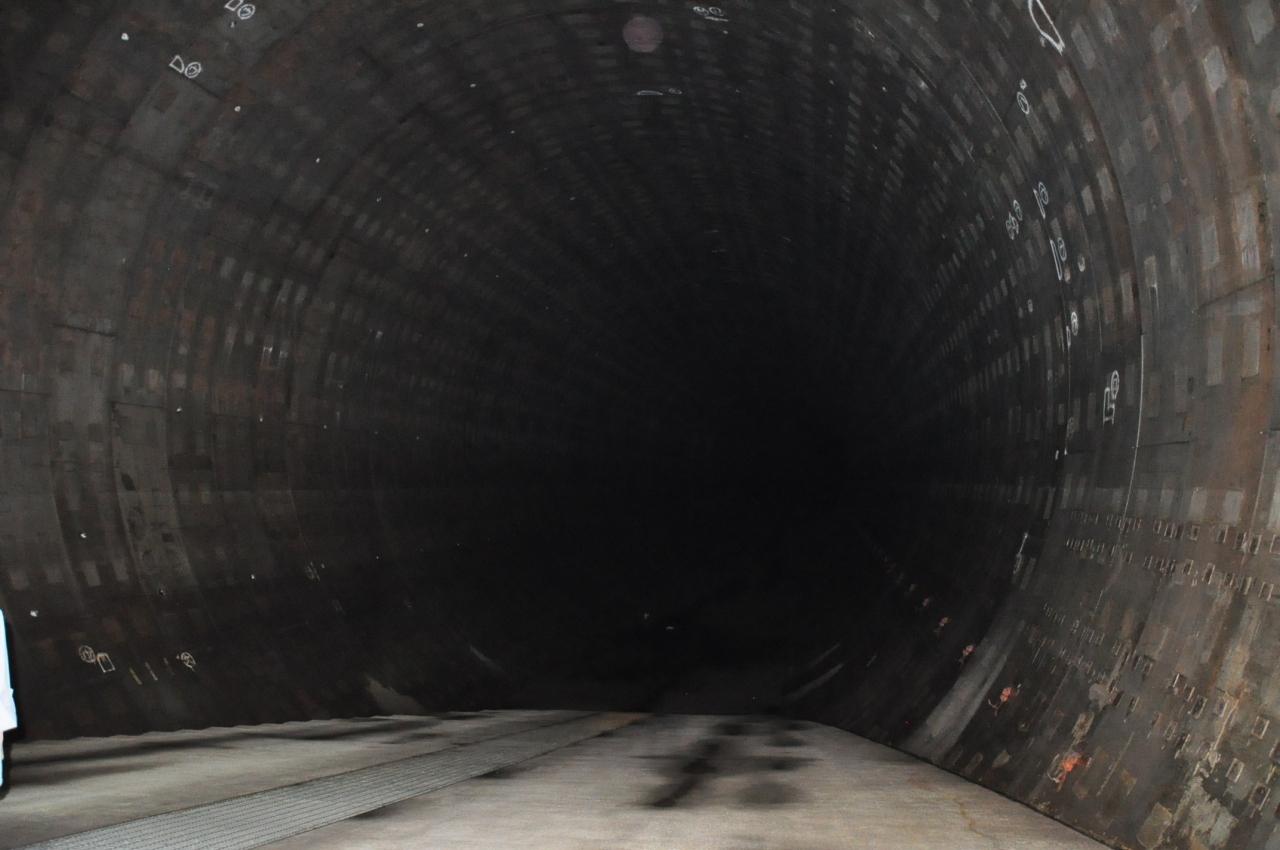

地下貯水池
45万m3（25mプール1,800杯分）を貯留できる。
内径12.5m
延長4.5km（第一期事業：神田川側2.0km、第二期事業：妙正寺川側2.5km）

神田川側
年1回、雨の少ない冬期に立坑から重機を降ろし、貯水池に貯まった汚泥を除去する。

妙正寺川側
消防用水として、一部水を貯めている。
石神井川まで延伸する工事が完成すると、更に68万m3を貯留できるようになる。
（延長5.4km、2025年度完成予定）
白子川貯水池（整備中）までつながると、更に21万m3を貯留できるようになる。（延長3.2km）

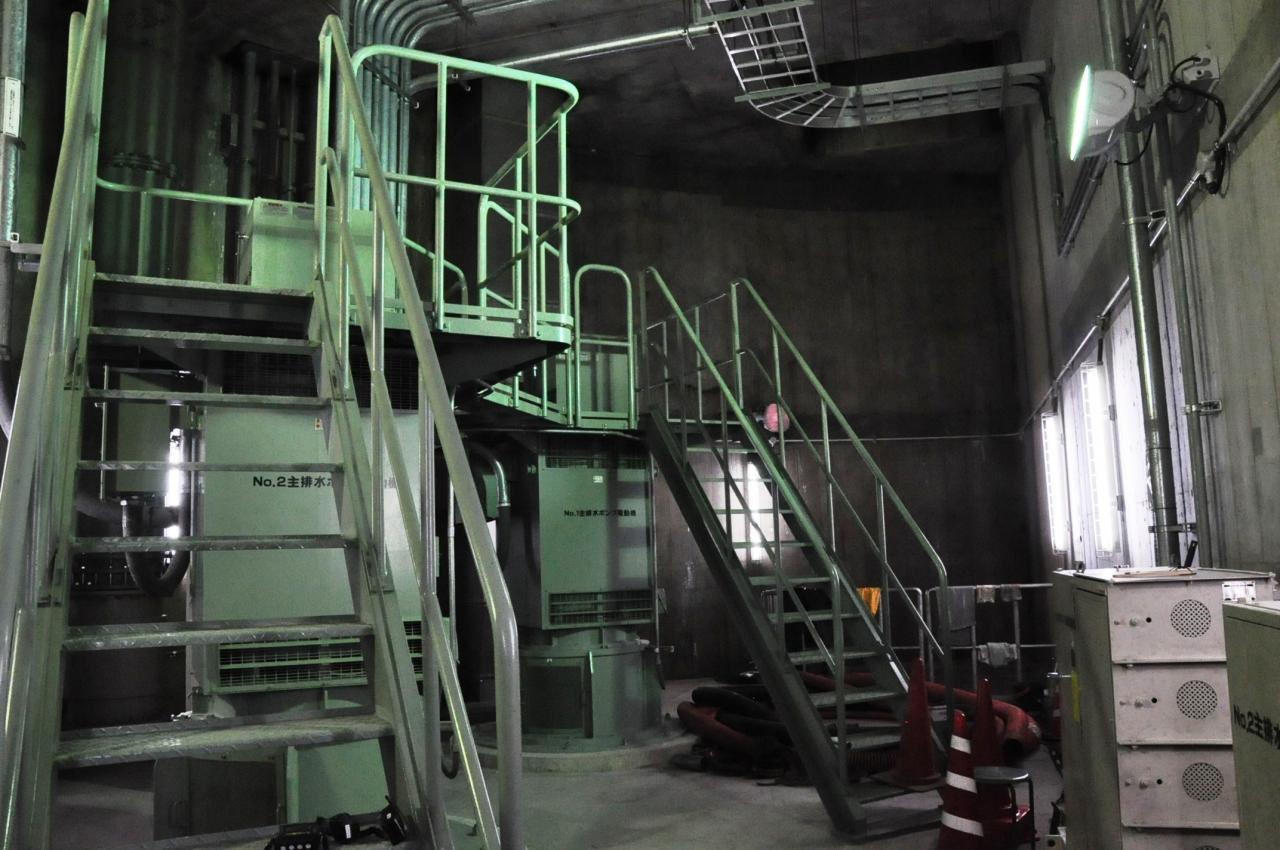

立坑機械室

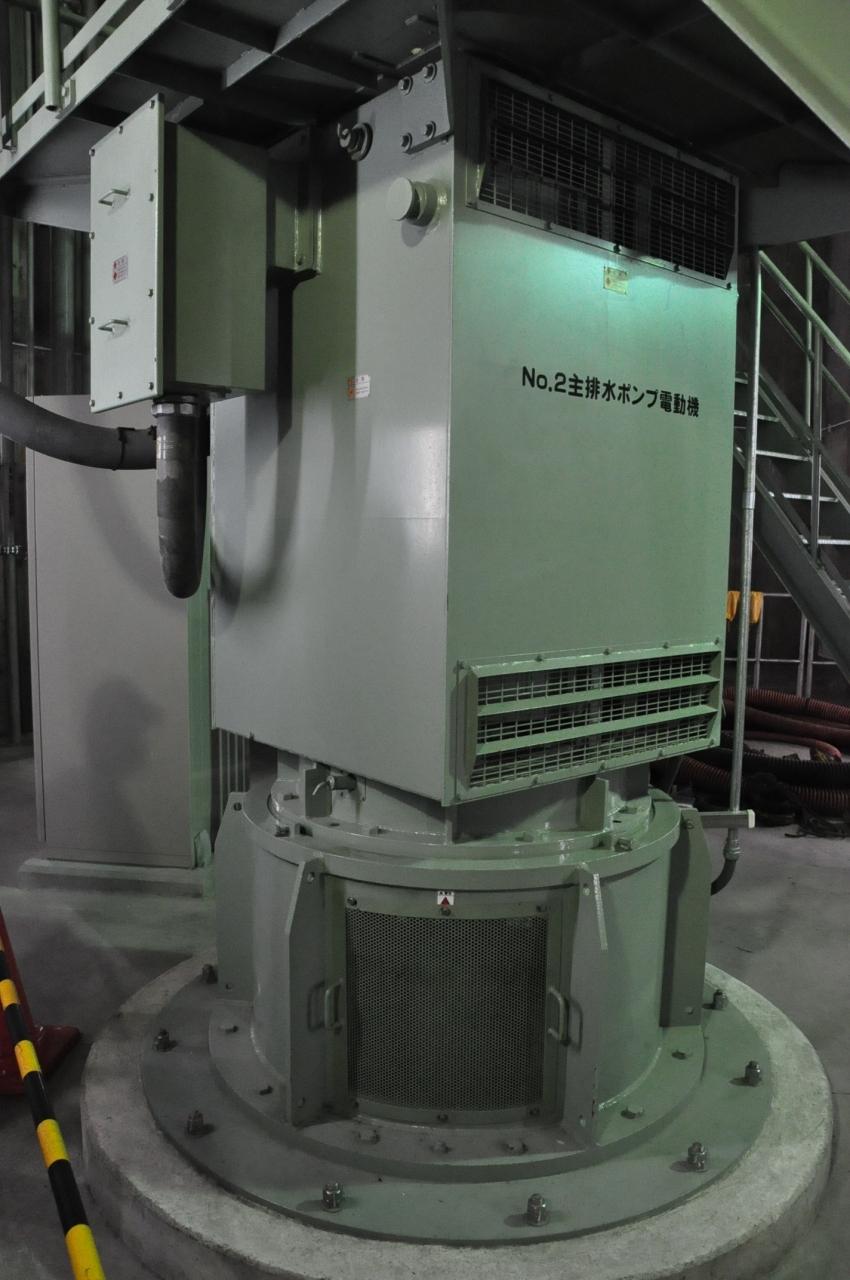

主排水ポンプ電動機（4台）
満水から48時間で排水できる。

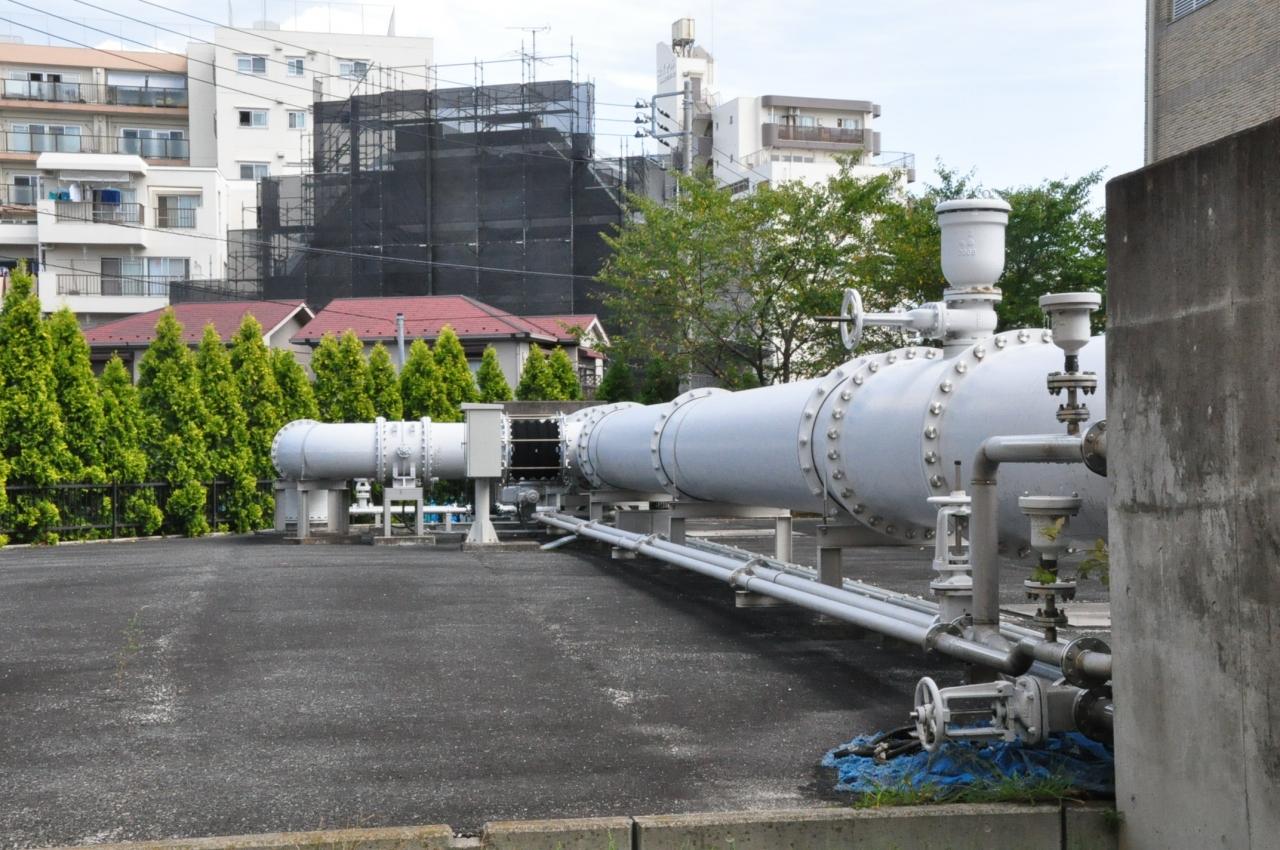

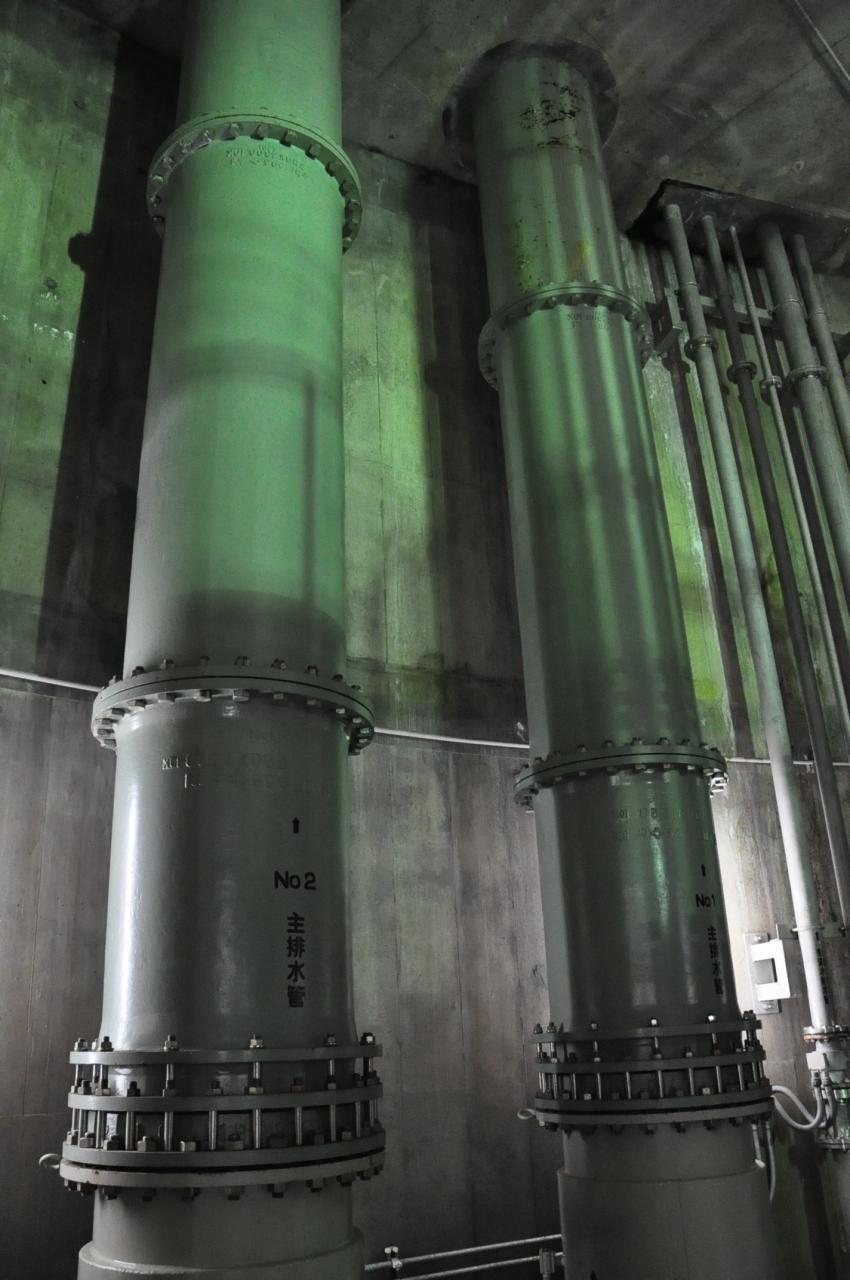

主排水管

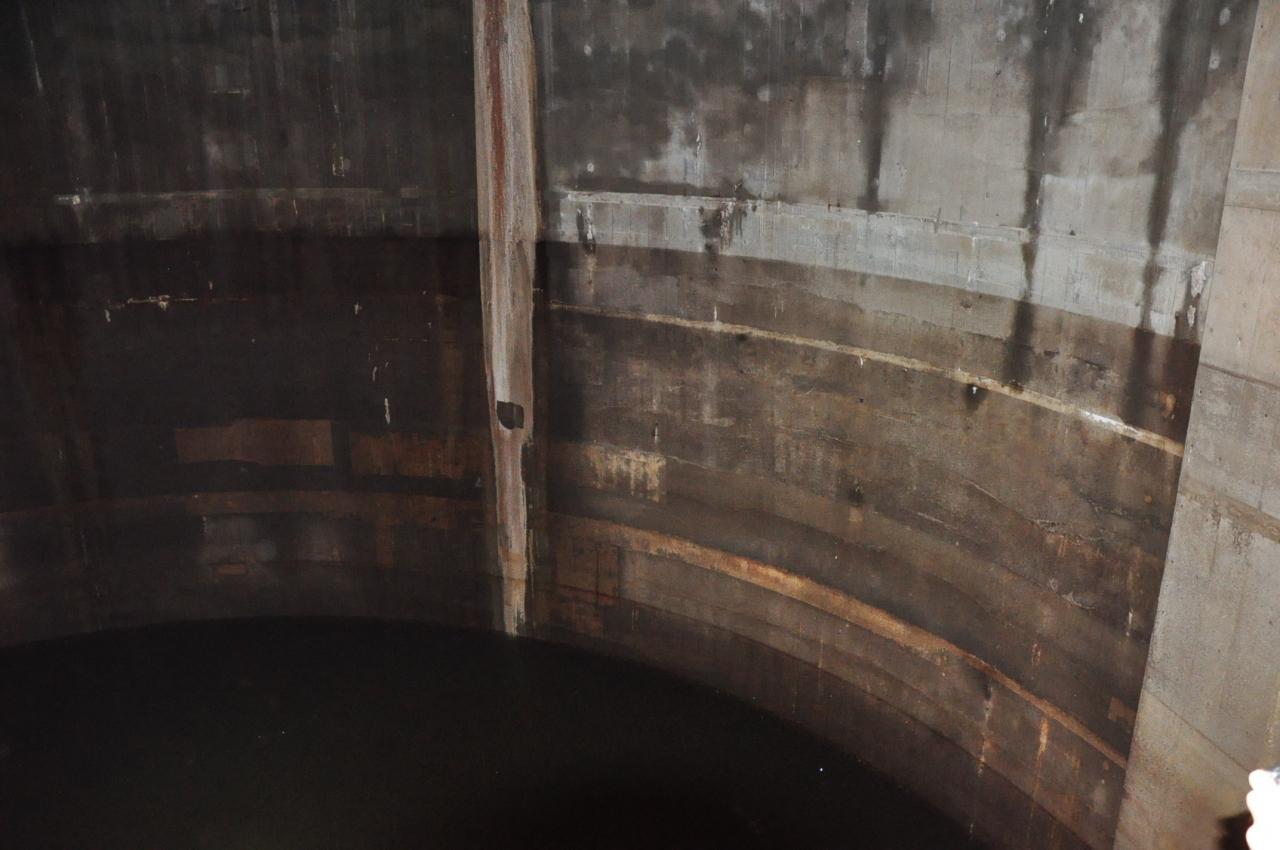

善福寺川取水施設の流入口

川の水位が下がると、右下の排水口から貯水池の水が排水される。

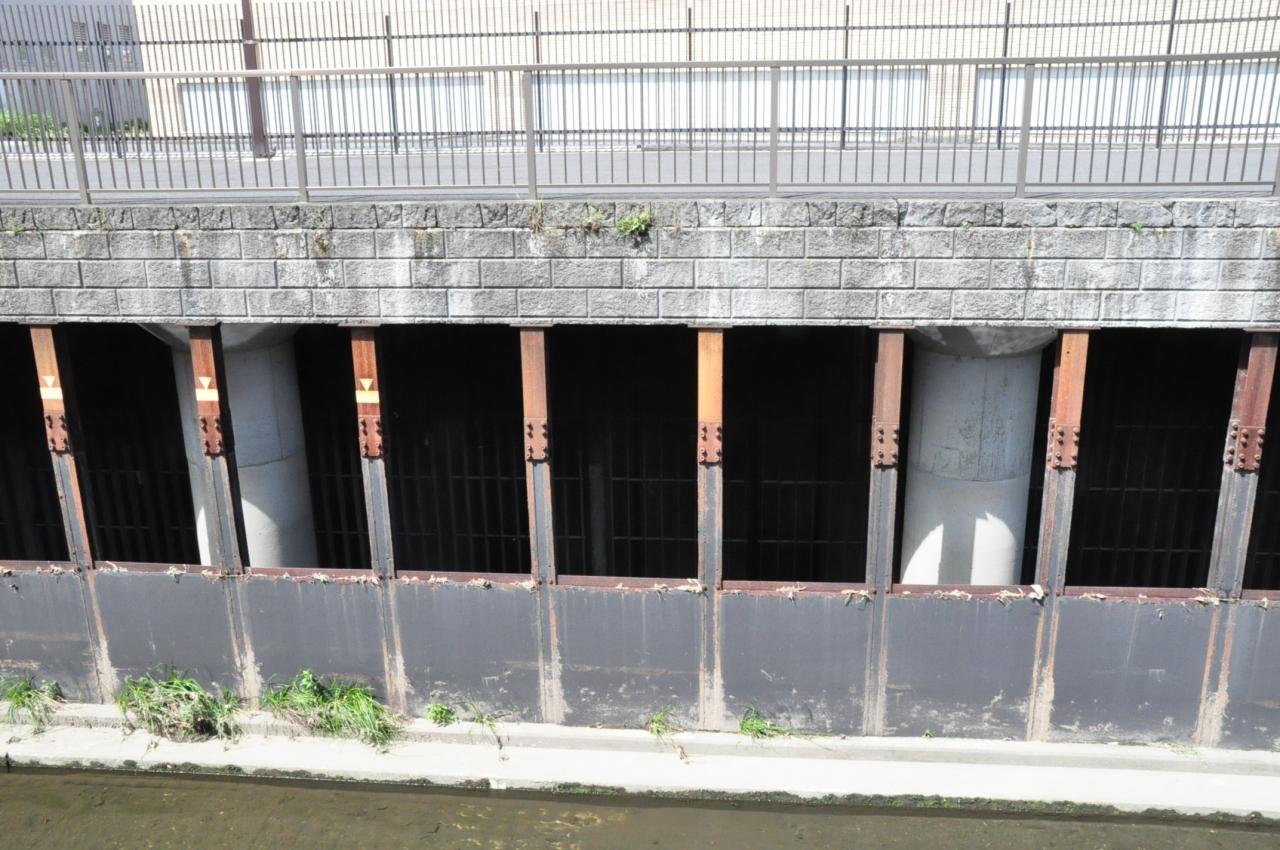

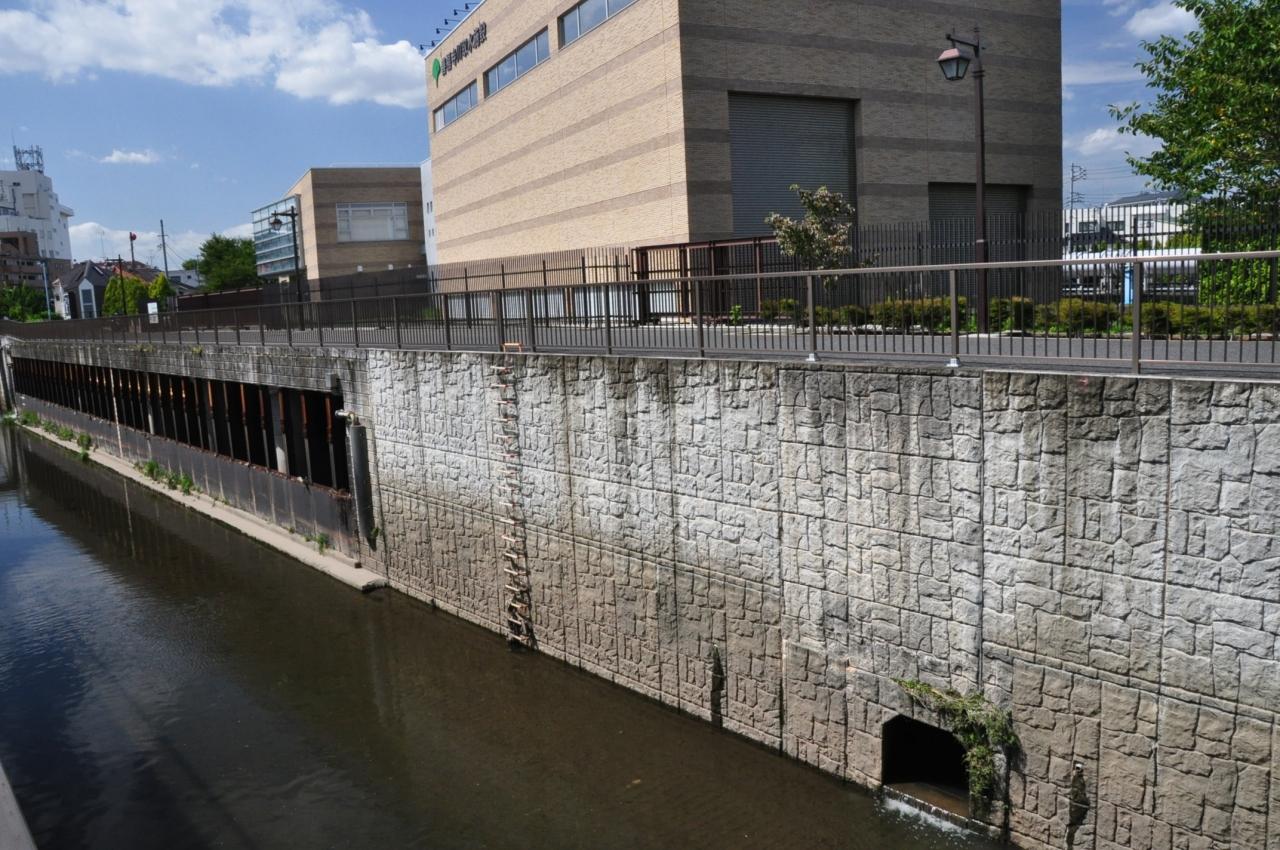

護岸沿いの越流堰

通常の水量はこんなもの。

神田川取水施設
手前の環状七号線沿いに貯水池が延びている。

神田川取水施設の流入口
