2021冬の１８きっぷで巡る今注目の電車たち！vol.４（２０１系快速３２３Ｋ編）

2021/12/24 - 2021/12/26

さて、１８きっぷの季節がやってきました。思ったよりも“コロナ端境期”が長かったので、手が滑ってジェットスターを予約してしまいました。久しぶりの関東だー！コロナ禍において「また今度ね」は一切通用しませんし、電車は引退を待ってくれませんので、行けるときに行っておくのです。

この頃になると、ぼちぼちダイヤ改正後の情報も出はじめるところです。関東から今注目の電車たちを巡りながら１８きっぷで帰って来ましょう。ちょっとだけ東海道線を離れます。

エリア 奈良市(奈良)

• 同行者: 一人旅
• 一人あたり費用: 1万円 - 3万円
• 交通手段: JRローカル 徒歩
• 旅行の手配内容: 個別手配

2021.12.25　金山
「ホームライナー浜松３号」から乗り換え、沼津から約３時間で金山総合駅。信じられない速さであった。

金山駅 (愛知県) 駅

2021.12.25　金山
名古屋都市圏は貨客分離をせずにダイヤが組んである。

2021.12.25　金山
スカーレットの電車は名古屋の証。

2021.12.25　金山
３月改正で「１０両」が見納めになるようだ。てっきり最大８両だと思っていたら「全て８両」らしい。高蔵寺から先にロングシート８連を常時運用できるＪＲ東海の体力はなかなかのものだ。

2021.12.25　金山
車両の引退はまだまだ先だが、どうせ名古屋まで行くので乗っておこう。

2021.12.25　名古屋ゆき快速列車車内
前面展望の５０００番代。書体がいいね～

2021.12.25　名古屋
名古屋に到着。後発の快速は２１１系５０００番代で固めた美しい１０連。

名古屋駅 駅

2021.12.25　名古屋
先発の高蔵寺ゆき鈍行も３＋３＋４の１０連だが、後ろ４両が３１３系だ。一応１０連なので証拠に撮っておこう。

https://www.youtube.com/watch?v=i1xNz43er_Y

2021.12.25　名古屋
高校の修学旅行のときは、たしかこの顔だった。それ以来乗ってないので定かではないが、たぶん白色でこの顔は名古屋駅には来ない。

2021.12.25　名古屋
当駅終着の「しらさぎ１６号」。

2021.12.25　四日市ゆき普通列車車内
新型車両（私の中では３１３系は新型である）でも書体がいいね～それにしても１と３ばかり（笑）。

2021.12.25　長島
長島に到着。ここで下車。目的もちろん…

長島駅 駅

2021.12.25　長島
それにしても人が多い。みんな同じページ見て調べたのかな。それにしてはカメラ構えてないし、妙に男女２人連ればかりだし、何かがおかしい。

2021.12.25　長島
あぁ、来た来た！みんな電車撮らんのかい。何かがおかしい、ではなくお前がおかしい。そういえば今日は○リスマスで、キラキラ電飾の最寄り駅なのだ。一応一緒に来ても大丈夫な相手はいるが、電車ばっかり乗って駅のベンチでシウマイ弁当を食うことが予想されたので、その相手を拝み倒して１人で来たところだったのだ。

2021.12.25　長島
今日は、“コロナ端境期”を最大限に使って、３月改正に向けて乗っておきたい車両をめぐる１日であった。“ＶＳＥ”から始まって東武特急や相模線の２０５系、３７３系に中央西線１０連運用ときて、２１１系の基本番代で〆よう。そういえば○リスマス１人旅とは、お前浮気しているだろうと疑われてしかるべきであるが、いつもの１８きっぷ・鈍行・半額弁当ではなく民鉄に特急に駅弁に何でもアリの１日であったため、結果的に浮気しまくっていたと思う。

2021.12.25　名古屋ゆき普通列車車内
最近少なくなったボックスシート。

2021.12.25　弥富
時間の関係で次の弥富で降りた。証拠写真なのに、暗い。

弥富駅 駅

2021.12.25　弥富
このあたりはＤＤ５１目当てで何度か訪れ、正直旅客電車なんて見向きもしなかった。ところが、ＤＤ５１が引退し３１５系の報道が出ると手のひらを返したように動画なんか撮るもんだから、我ながら勝手なものである。

https://www.youtube.com/watch?v=UFeEbI2FRP8

2021.12.25　弥富
再び関西本線を下り…

2021.12.25　亀山ゆき普通列車車内
１駅ずつ拾いながら…

井田川駅 駅

2021.12.25　亀山
亀山に到着！

亀山駅 駅

2021.12.25　亀山
今日は相部屋なので電気が消せない…

2021.12.26　亀山
翌朝、６時０２分発の始発列車に乗って…

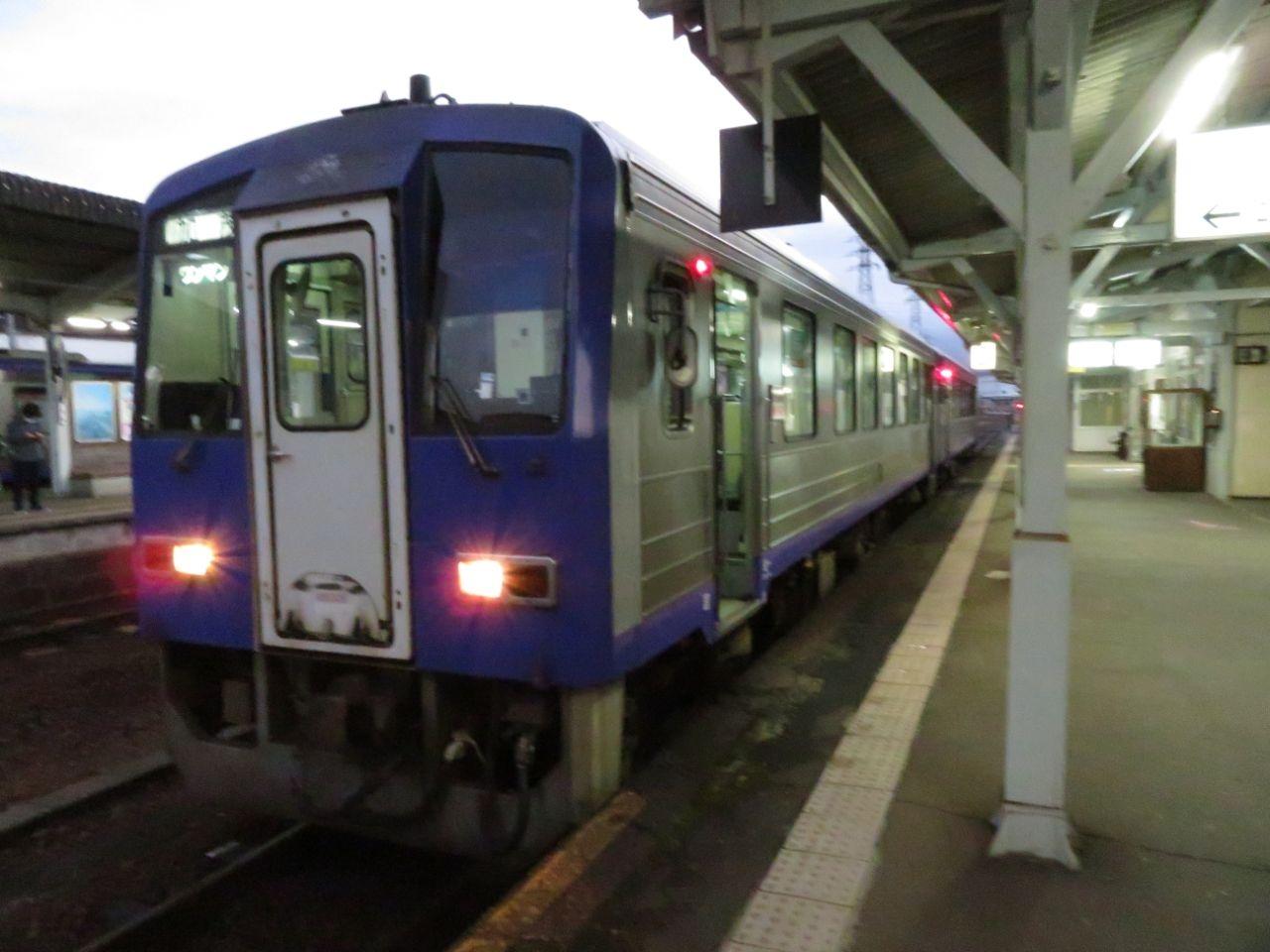

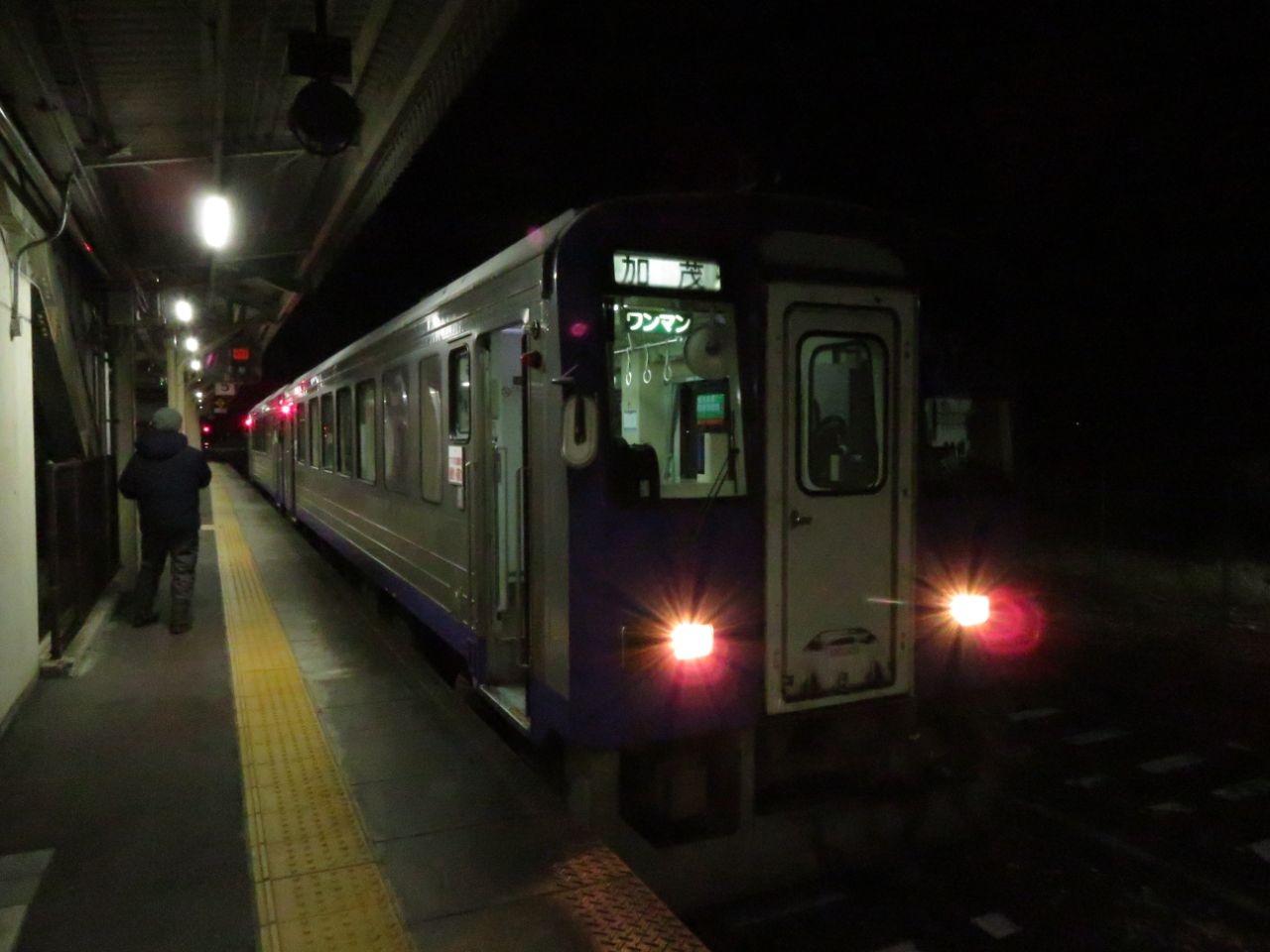

2021.12.26　加茂ゆき普通列車車内
朝からグルコースと食物繊維を突っ込んでおこう。

2021.12.26　加茂ゆき普通列車車内
２日目が押された。境界駅だが、東海のハンコ。

2021.12.26　加茂ゆき普通列車車内
加太越えは爆睡…

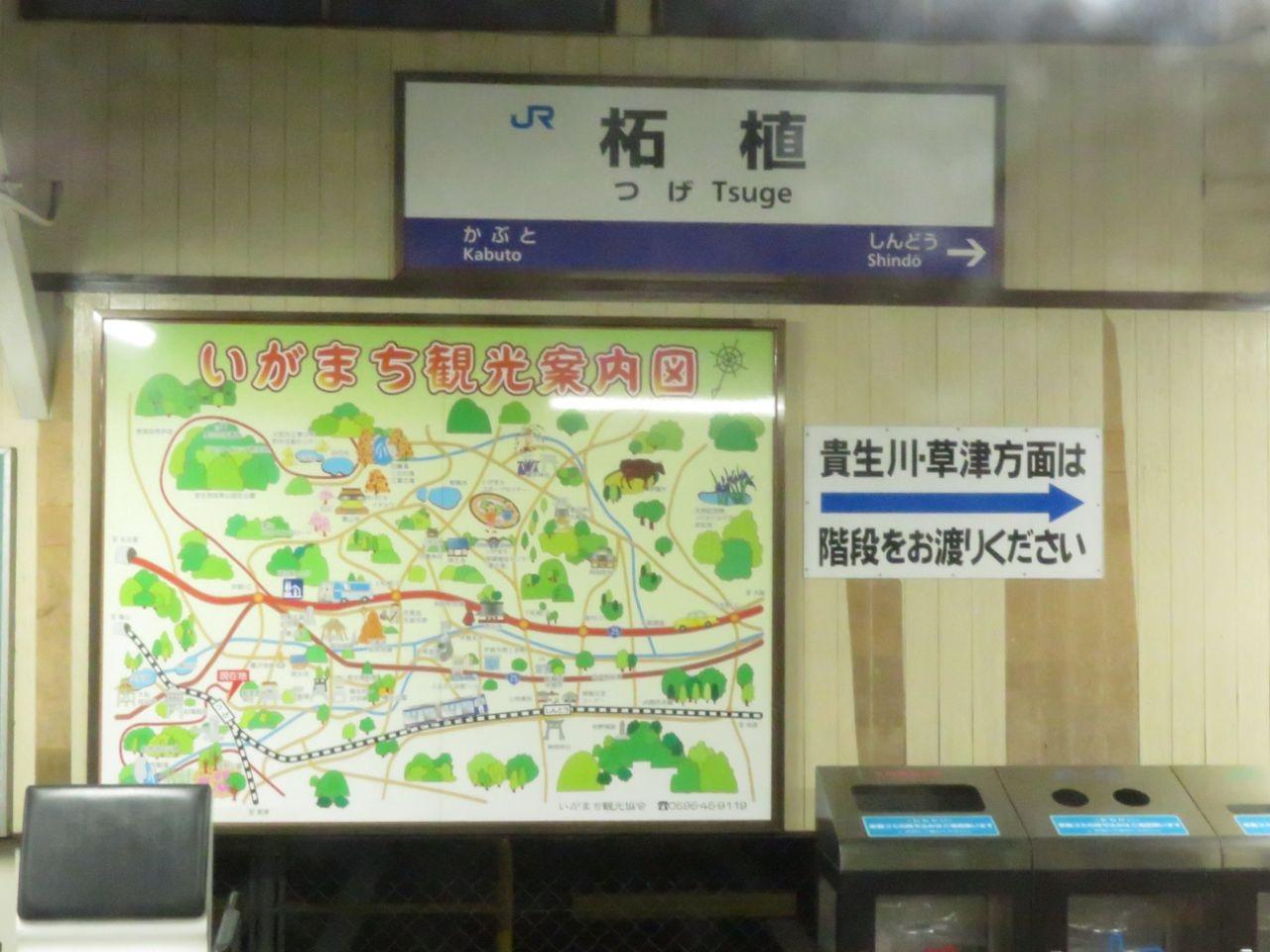

柘植駅 駅

2021.12.26　伊賀上野
交換待ちは撮影タイム。

伊賀上野駅 駅

2021.12.26　加茂ゆき普通列車車内
山はうっすら雪かな…このあたり、日本海側は大ごとになっていたと思われる。

2021.12.26　加茂ゆき普通列車車内

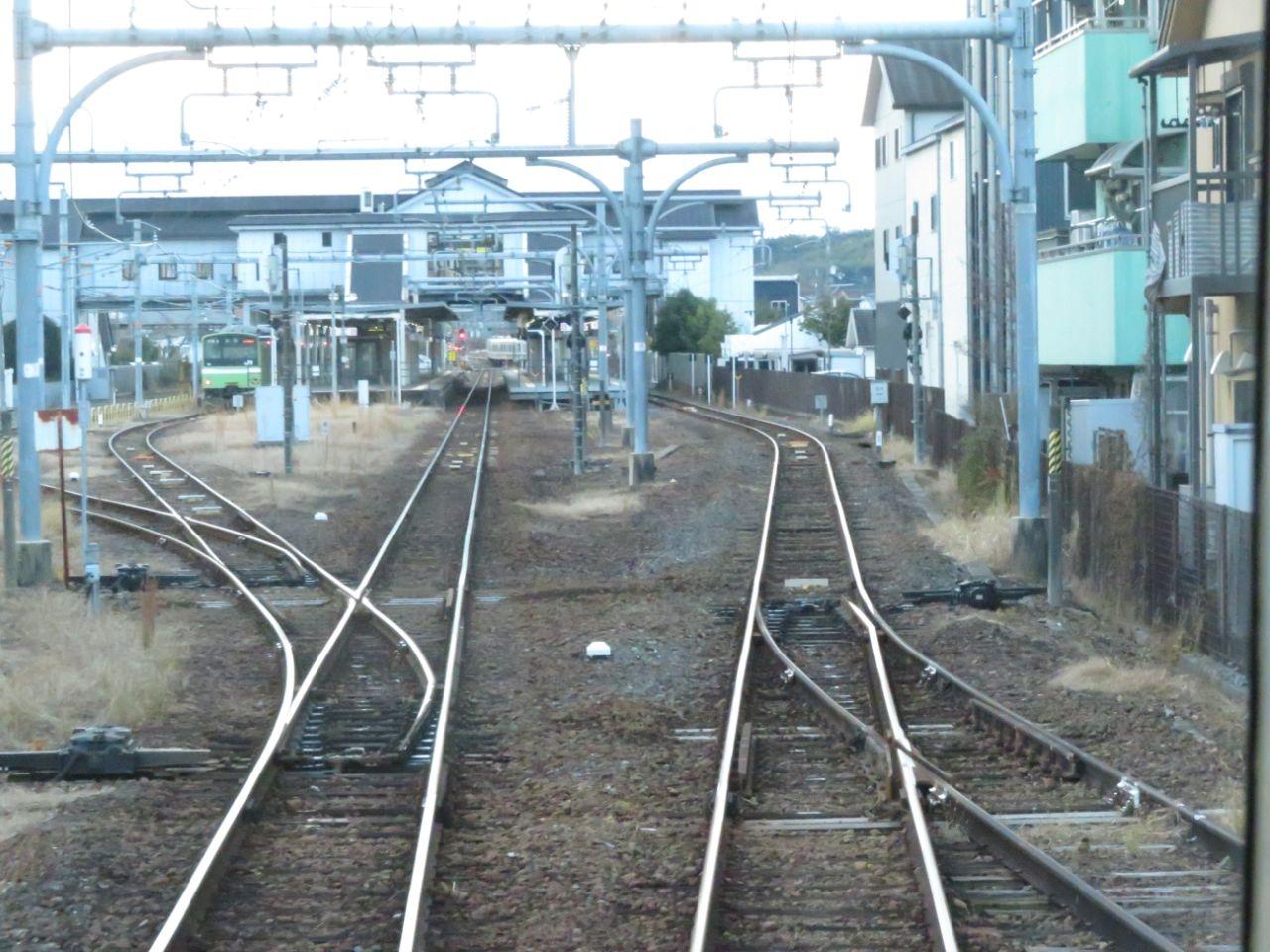

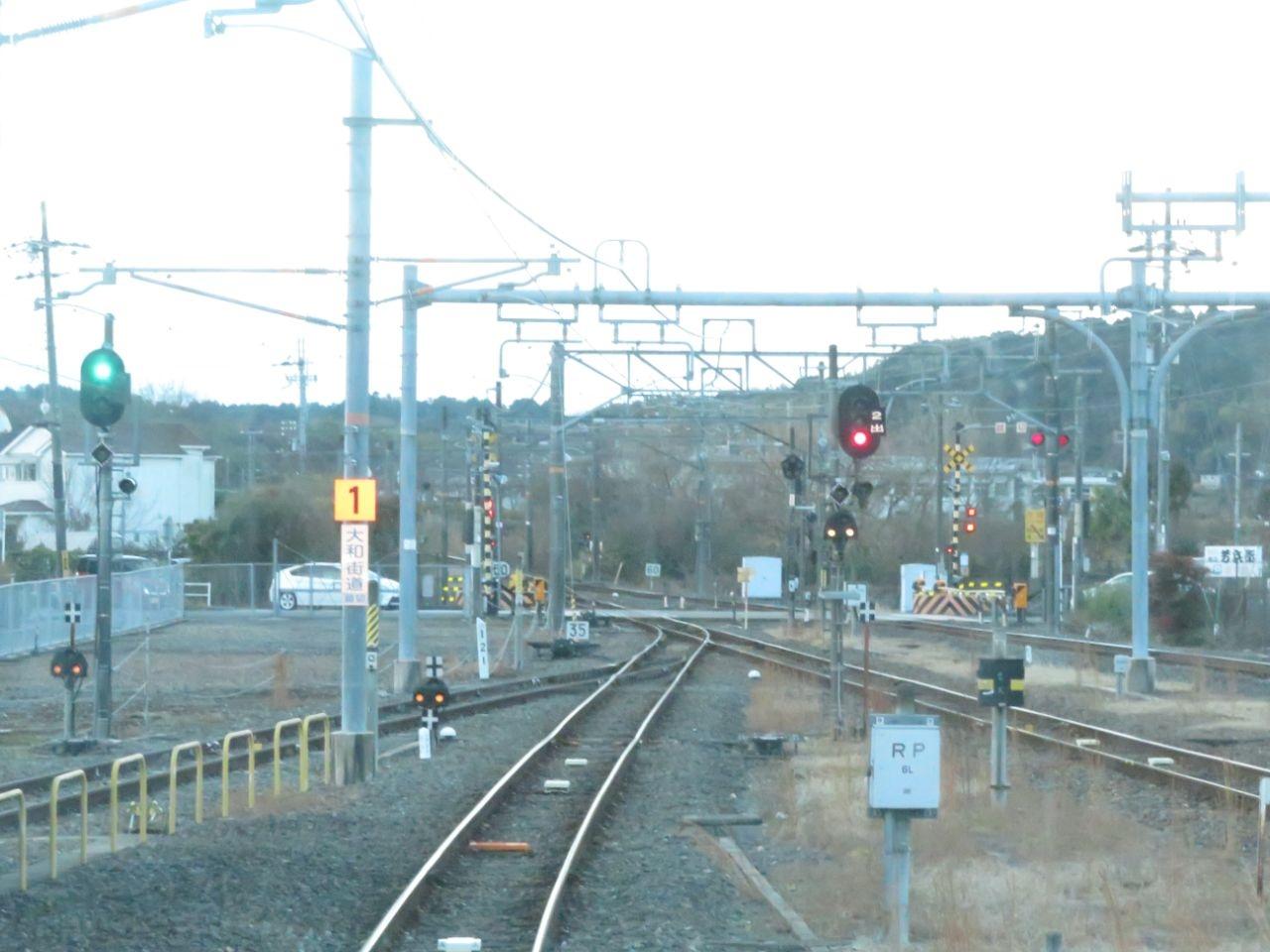

電化と非電化の境界の加茂に到着。

2021.12.26　加茂
次に乗るのは○印（４扉）６連の…

加茂駅 (京都府) 駅

2021.12.26　加茂

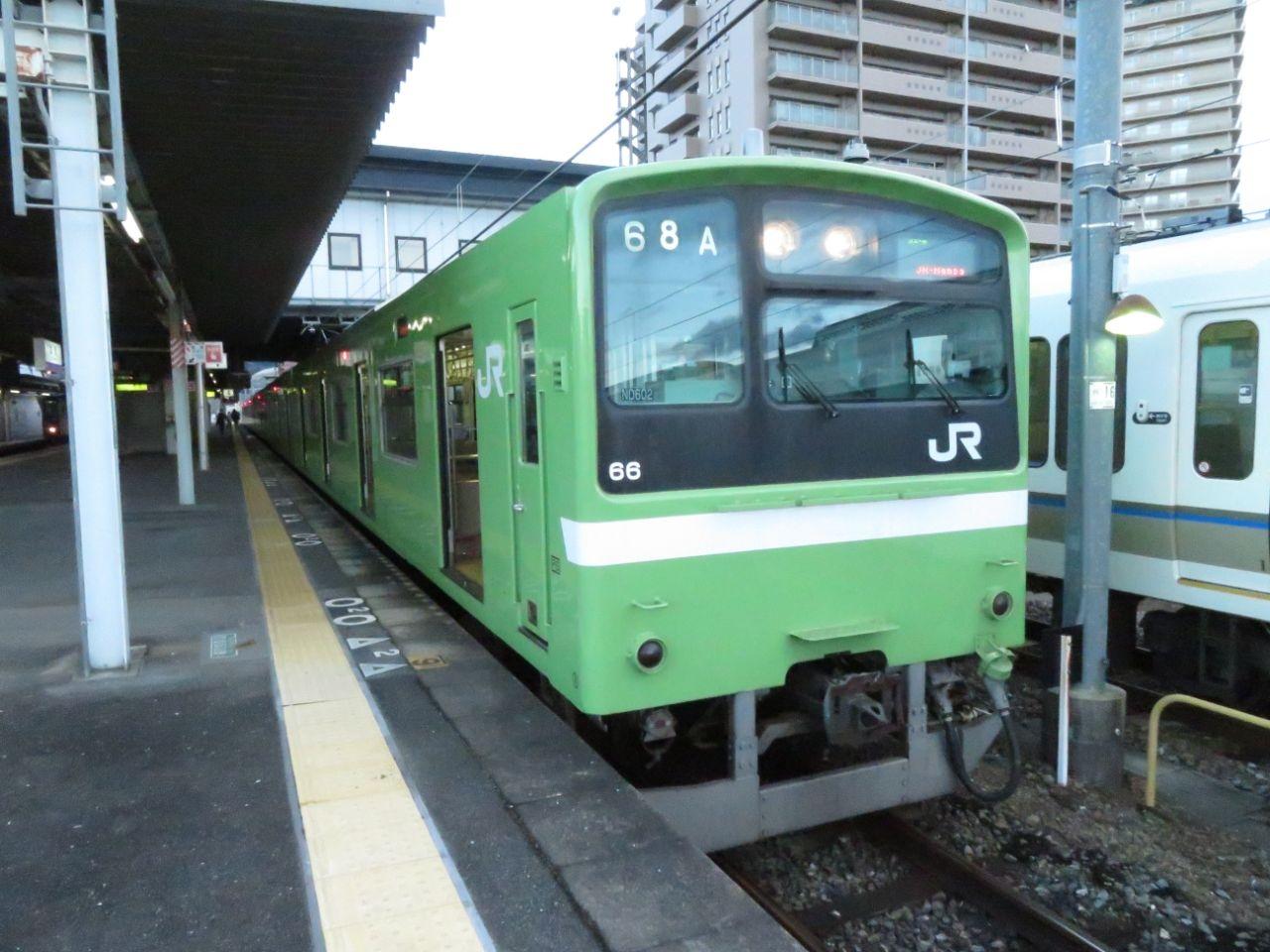

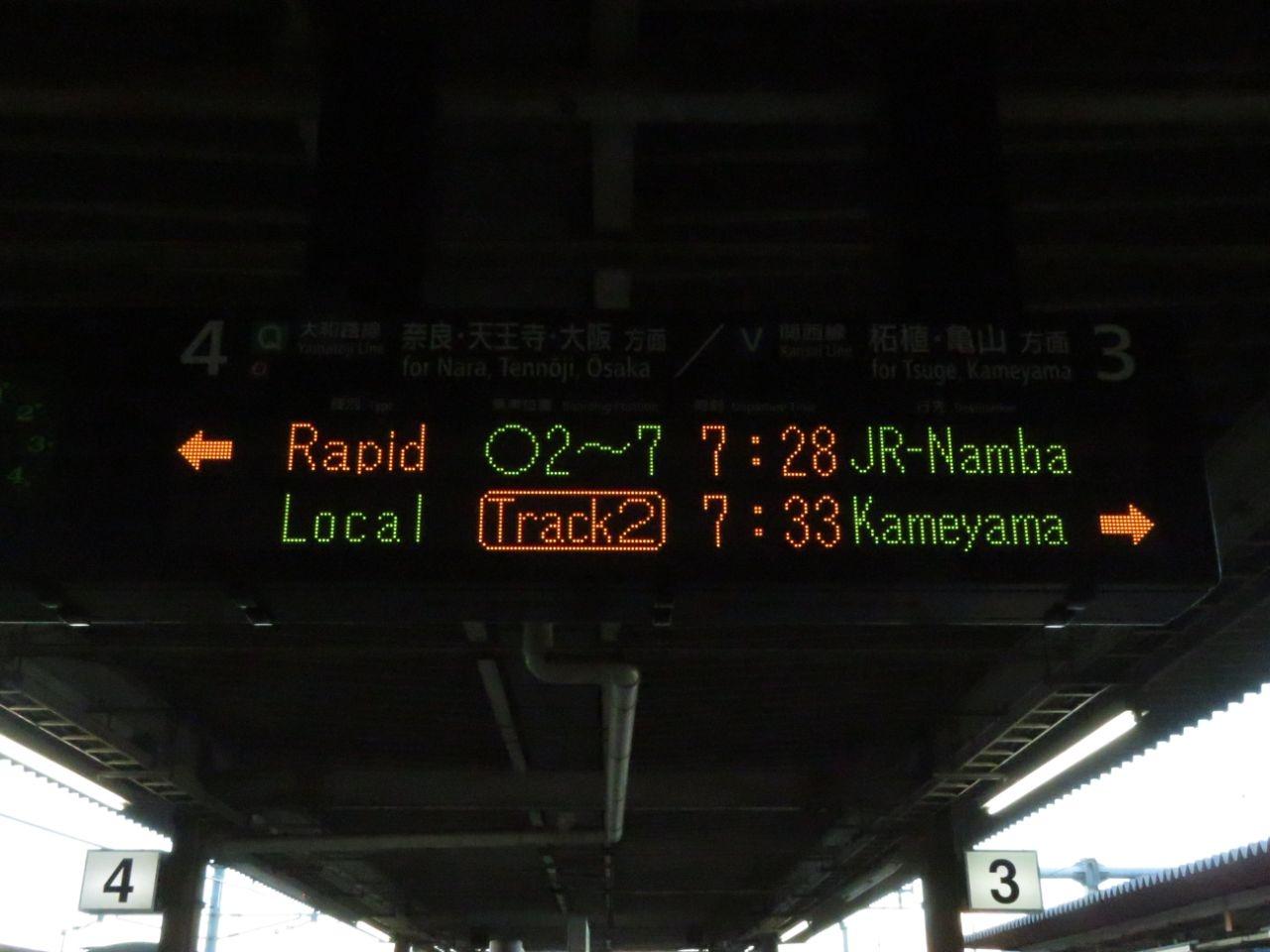

２０１系の数少ない快速運用だ。たしか土日で加茂に乗り入れる下りはこの１本。

2021.12.26　加茂
加茂を出発！

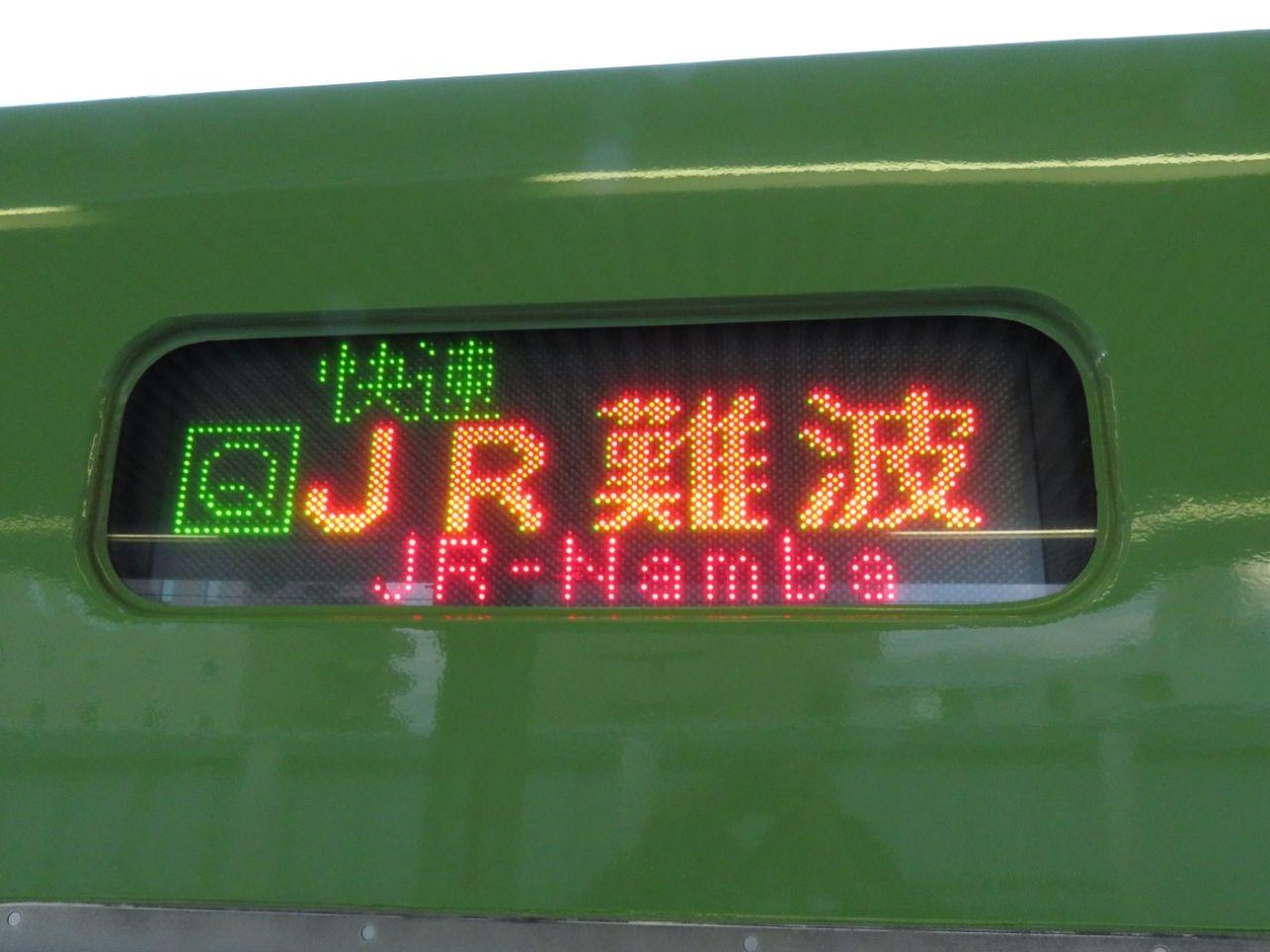

2021.12.26　ＪＲ難波ゆき快速列車車内

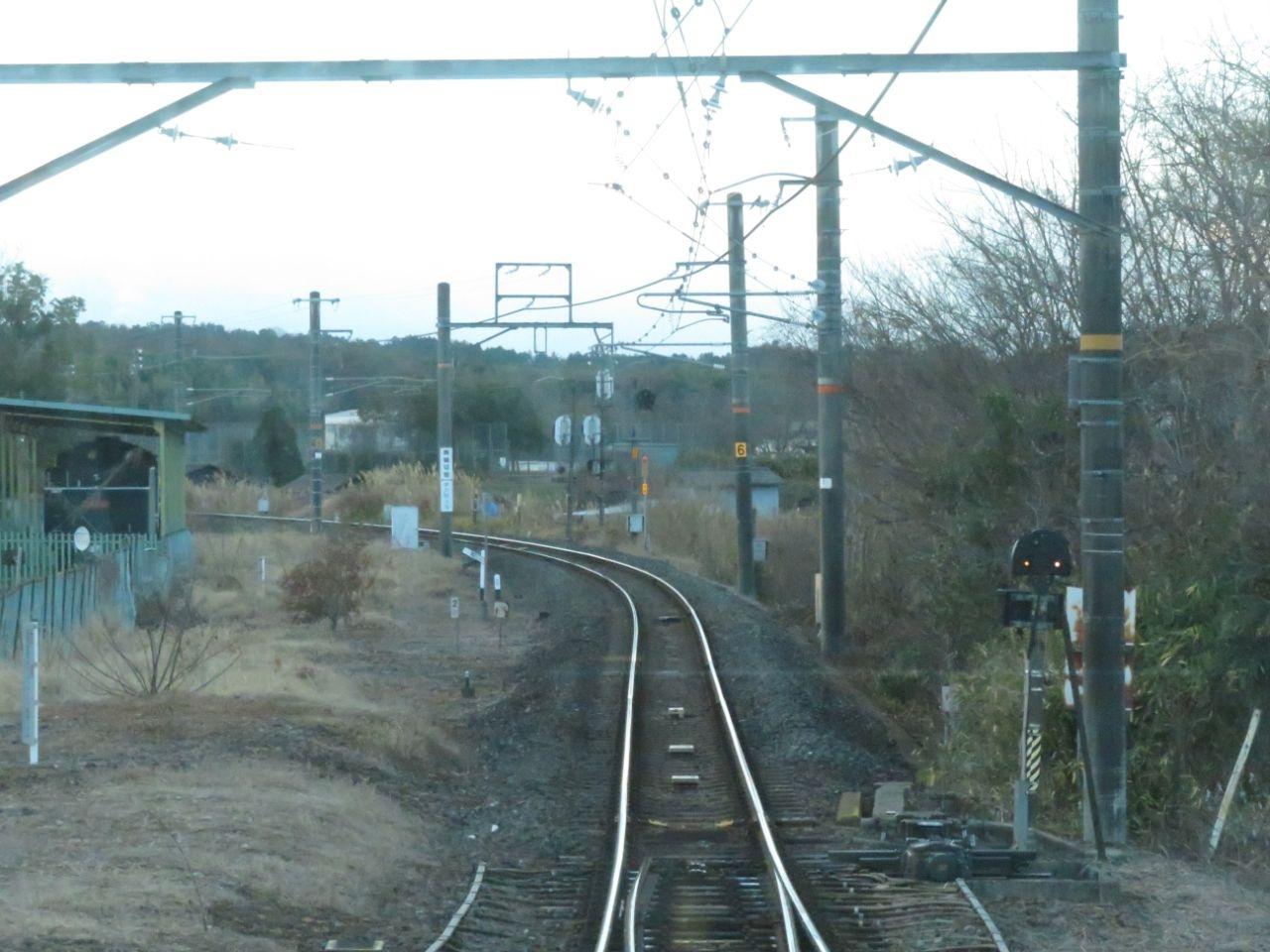

木津までは単線電化区間である。

2021.12.26　奈良
ところで、２０１系の最大の特徴といえばチョッパ制御、独特の音が効けるのがモハ２０１形である。

2021.12.26　奈良
パンタを載っけているモハ２０１は１編成に２両、しかしそのうち１両は女性専用車両。“フォートラ”のみなさま方には釈迦に説法だが、電車が特に好きではない中学生でもわかるよう超簡略化バージョンで私なりにまとめてみた。中学校の理科の授業を思い出して、お付き合いいただきたい。手がつりそうになった、フレミング左手の法則。

2022.03.19　自宅
まず、直流モーターは「電機子」と「界磁コイル」からなり、電流がうける力を利用して回転します。しかし、一気に高電圧を加えると壊れるので、徐々に抵抗を抜いて電機子電圧を上げながら回転数も上げていきます。そもそも、一気に回転数を上げると空転します。高速回転時には電磁誘導により電機子電圧が低下します。そこで界磁を短絡して電流を減らす「弱め界磁」を行うことで、さらに回転数を上げます。

ところで、抵抗の発熱はエネルギーのロスであり、地下区間では熱がこもるため、国鉄だけでなく民鉄各社も頭を悩ませていました。当時は高価だった半導体製品に解決策を見出します。

※モーターや制御機器は基本的に床下なので、この図は思いっきり間違ってますね（笑）。

2022.03.19　自宅
【すみません、グラフの横軸は電流ではなく時間です】

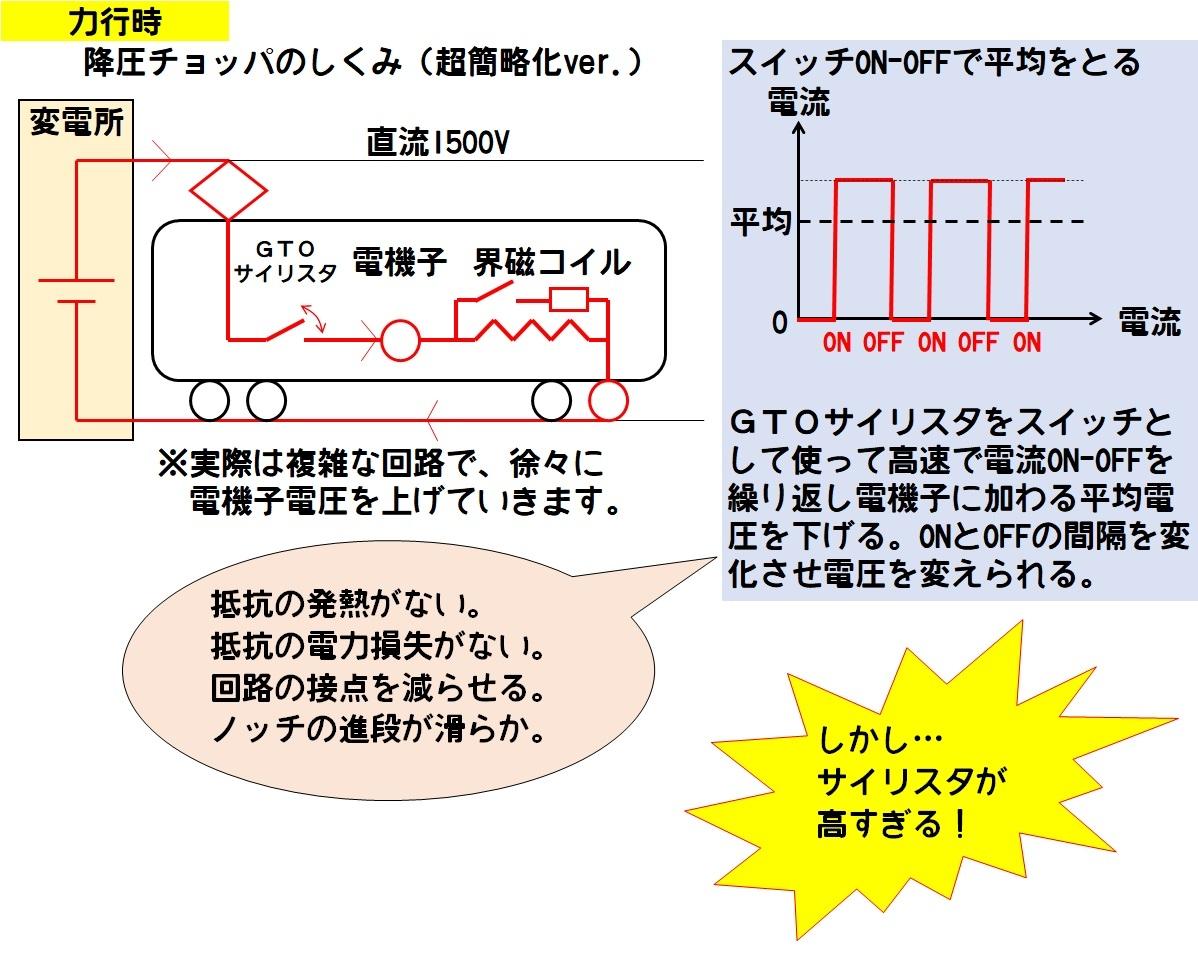

抵抗を使わずに直流電圧を下げる方法として、高速でスイッチのONとOFFを繰り返すチョッパ制御があります。そのスイッチのはたらきをするのが、ＶＶＶＦでおなじみＧＴＯ（逆導通）サイリスタです。抵抗の熱ももちろんですが、回路の切り替えがないので接点が減り、切り替え時のショックと粘着力の低下が防止できます。でもサイリスタは高すぎたようで、まとまった両数が製造されたのは、２０１系と２０３系にのみとどまりました。

なお、国鉄は図のような電機子と界磁コイルが直列の直巻モーターを使っていたので「電機子チョッパ」といいますが、民鉄では電機子と界磁コイルが並列の複巻モーターを使った「界磁チョッパ」の方が普及したようです。

チョッパといえば例の「プー」。コイルが巻かれている鉄心などのわずかな膨張収縮によって鳴っているのだろうと思うのですが、うまく調べられなかったので予想です。

2022.03.19　自宅
【すみません、グラフの横軸は電流ではなく時間です】

また、駅間の長い国鉄が民鉄以上に課題としていたのは、力行時の熱よりも高速域からの回生ブレーキです。回生ブレーキは電磁誘導の性質を応用してモーターを発電機として使いますが、そのままでは電圧が足りません。コイルの性質は高校生で習った記憶がありますが、電流を切ったときに得られる逆起電力（電流変化と逆向きの電圧）を加えて、架線より高い電圧を生み出します。すると別の電車が力行するための電力として使えるため経済的です。しかし、モーターが１０３系に比べて高回転タイプなので、ある一定の速度までは発電しすぎてブレーキがうまく効かず、せっかくの運動エネルギーを熱に変えていたようです。そういったこともあって、従来の抵抗制御を応用し、直巻モーターと外部電源で弱め界磁と回生ブレーキを行う界磁添加励磁制御が考案され、車体を軽くして省エネを実現した２０５系にシフトするのでした。

こういうことをちゃんと理解したくて大学に進学したはずなのですが、結局ここまで習わず、独学で勝手に簡略化しました。大筋はこんな感じだと思いますが細かいところは省略しまくったのでマニア向けではありません。以上、チョッパ制御のお勉強の時間でした。

2021.12.26　奈良

快速運用は改正後も残ったようだ。大阪ゆきは下り坂ばかりなので奈良ゆきの方が連続高速運転が楽しめるが、行程の都合上仕方がない。

2021.12.26　奈良

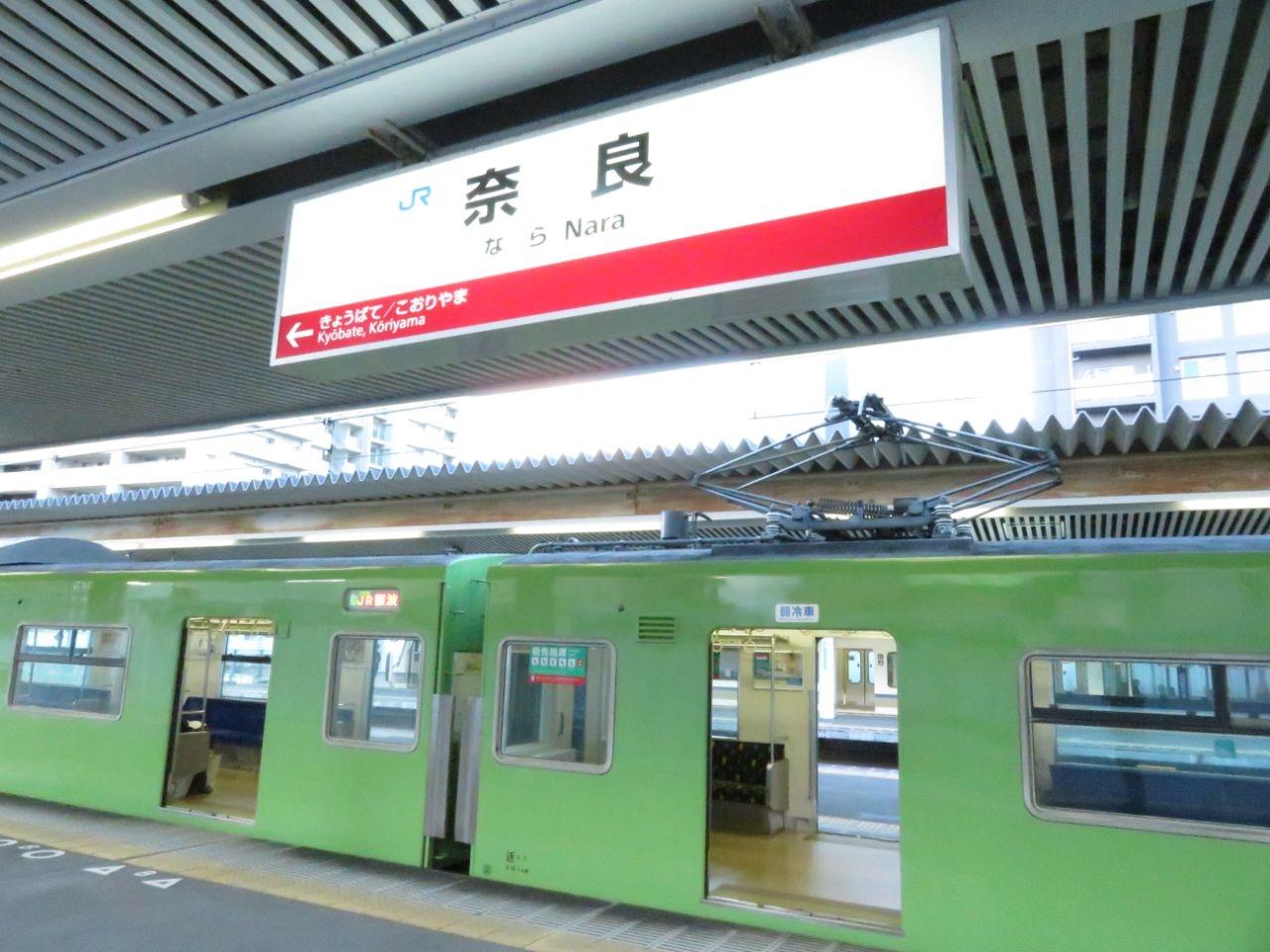

奈良で５分停車している間に、改めてブラックフェイス。

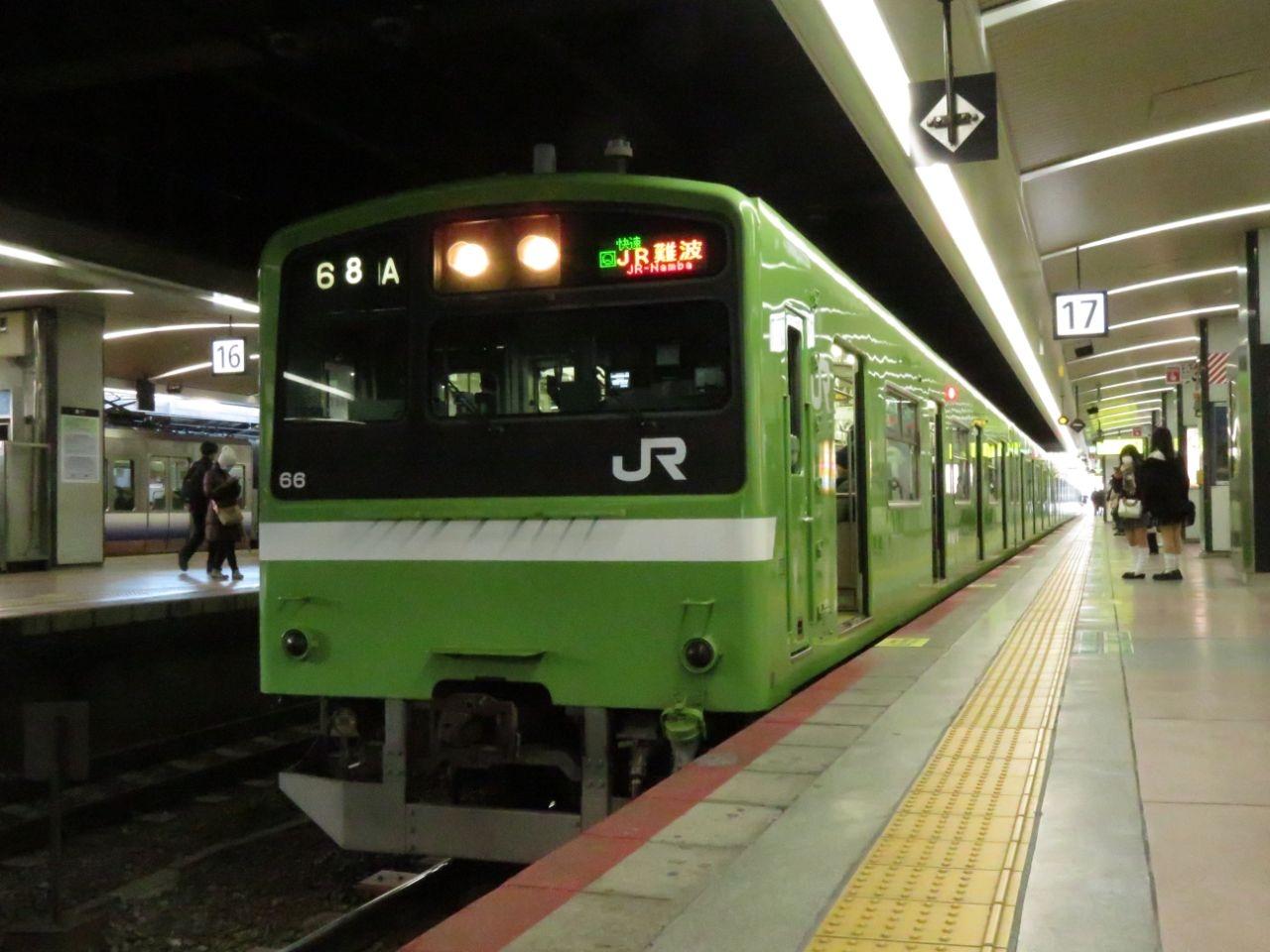

2021.12.26　ＪＲ難波ゆき快速列車車内

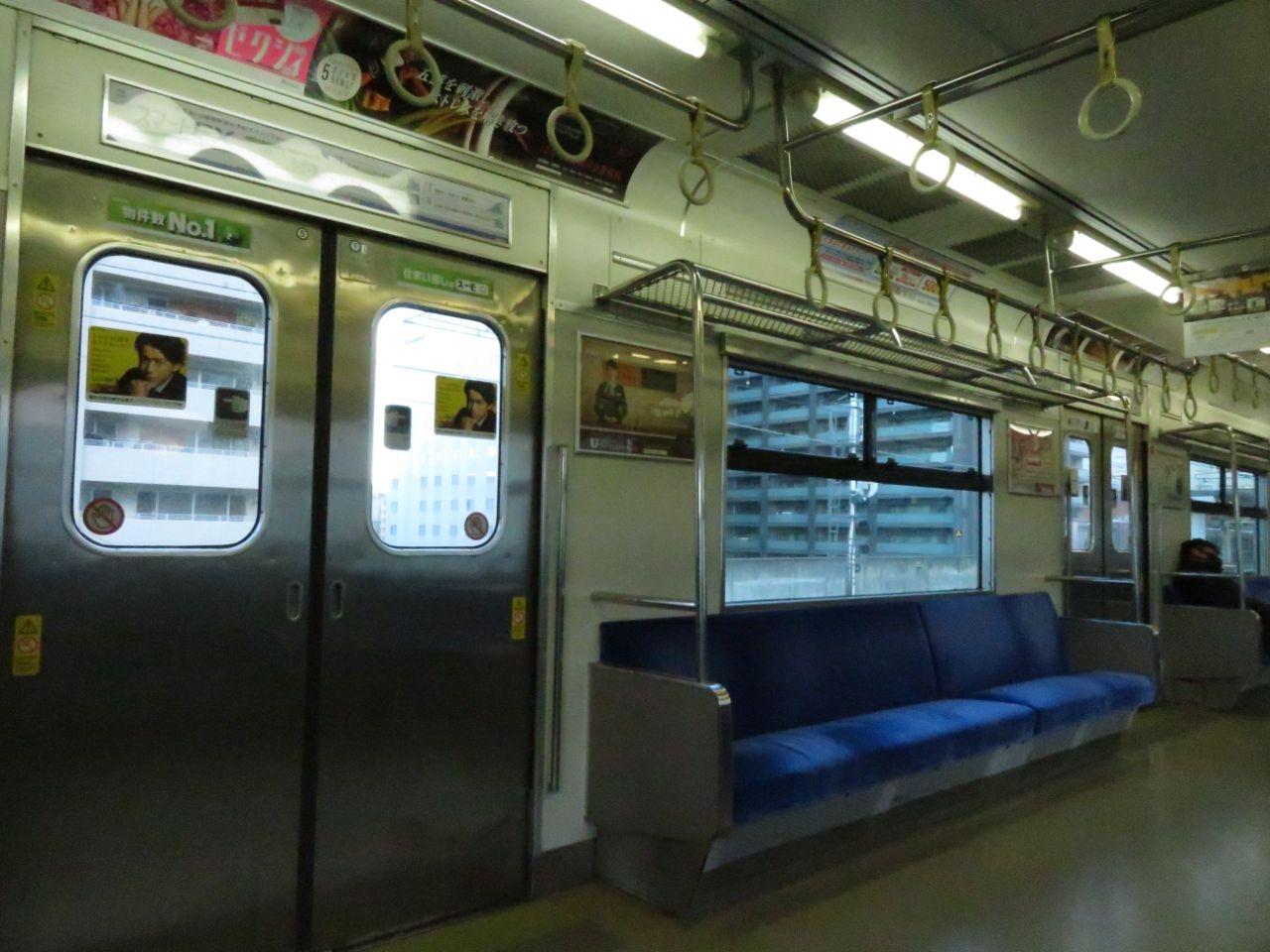

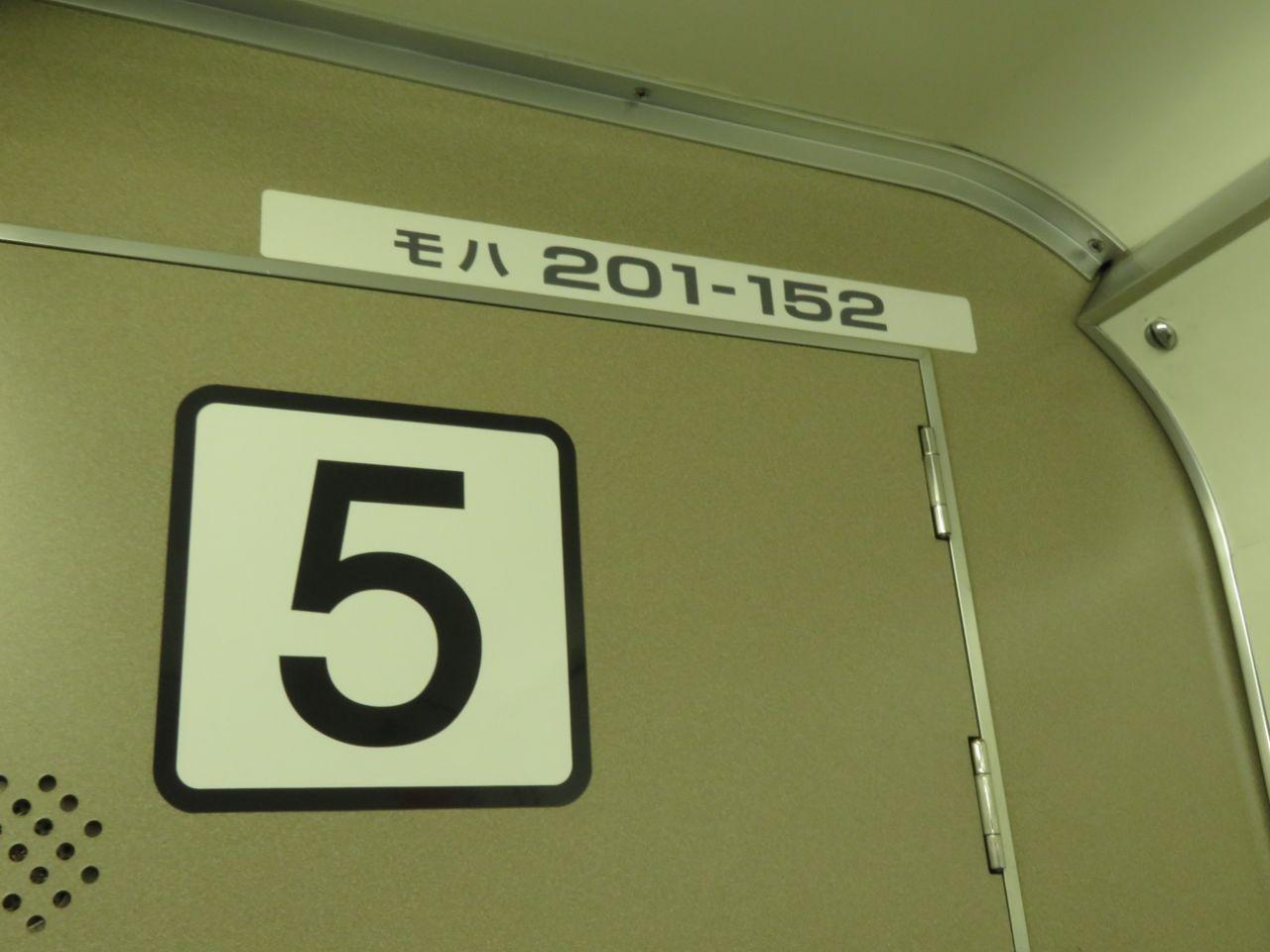

乗るのはもちろんモハ２０１。５号車は男性客で密の恐れあり。

2021.12.26　ＪＲ難波ゆき快速列車車内

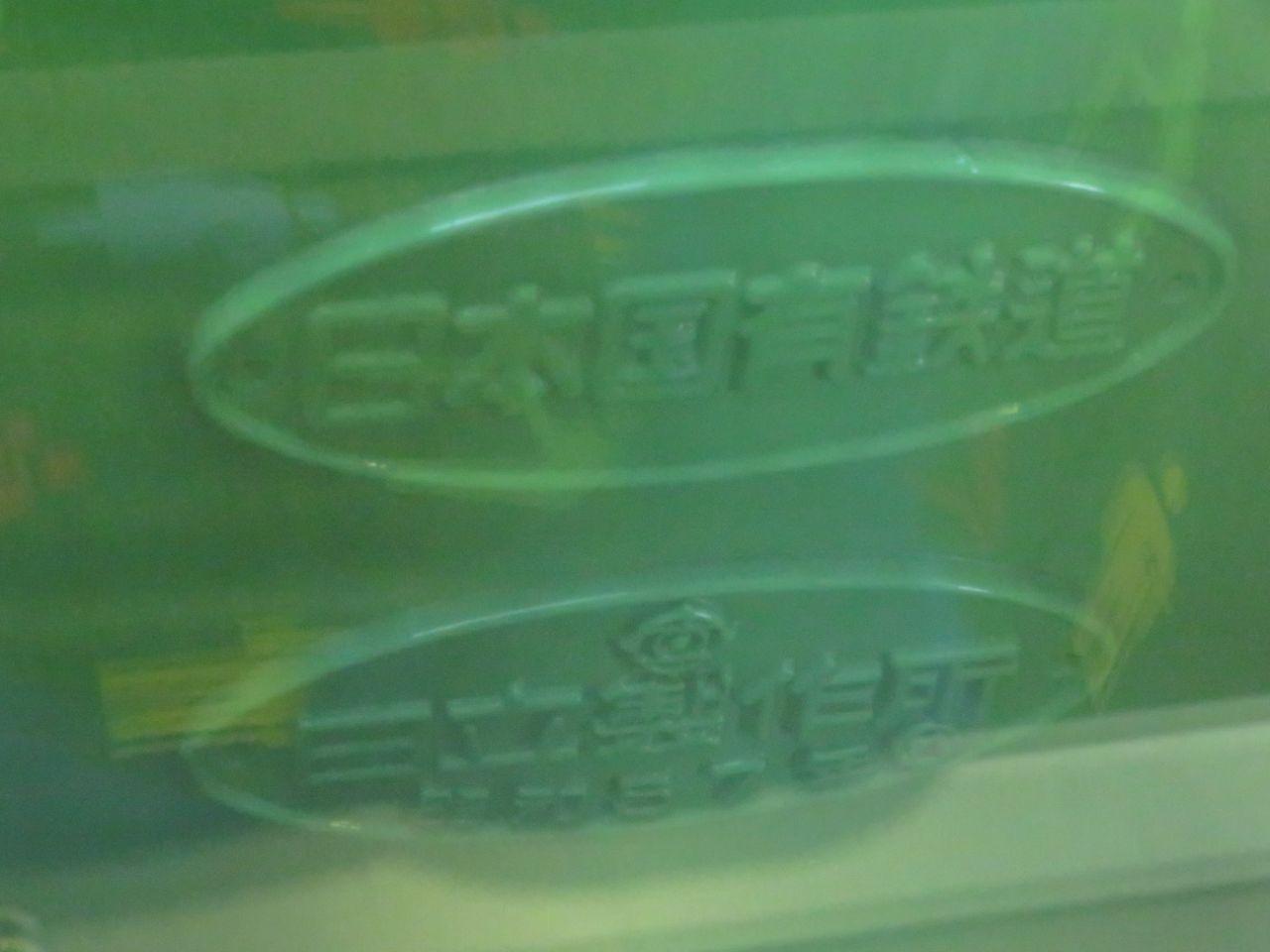

妻部の窓から国鉄。

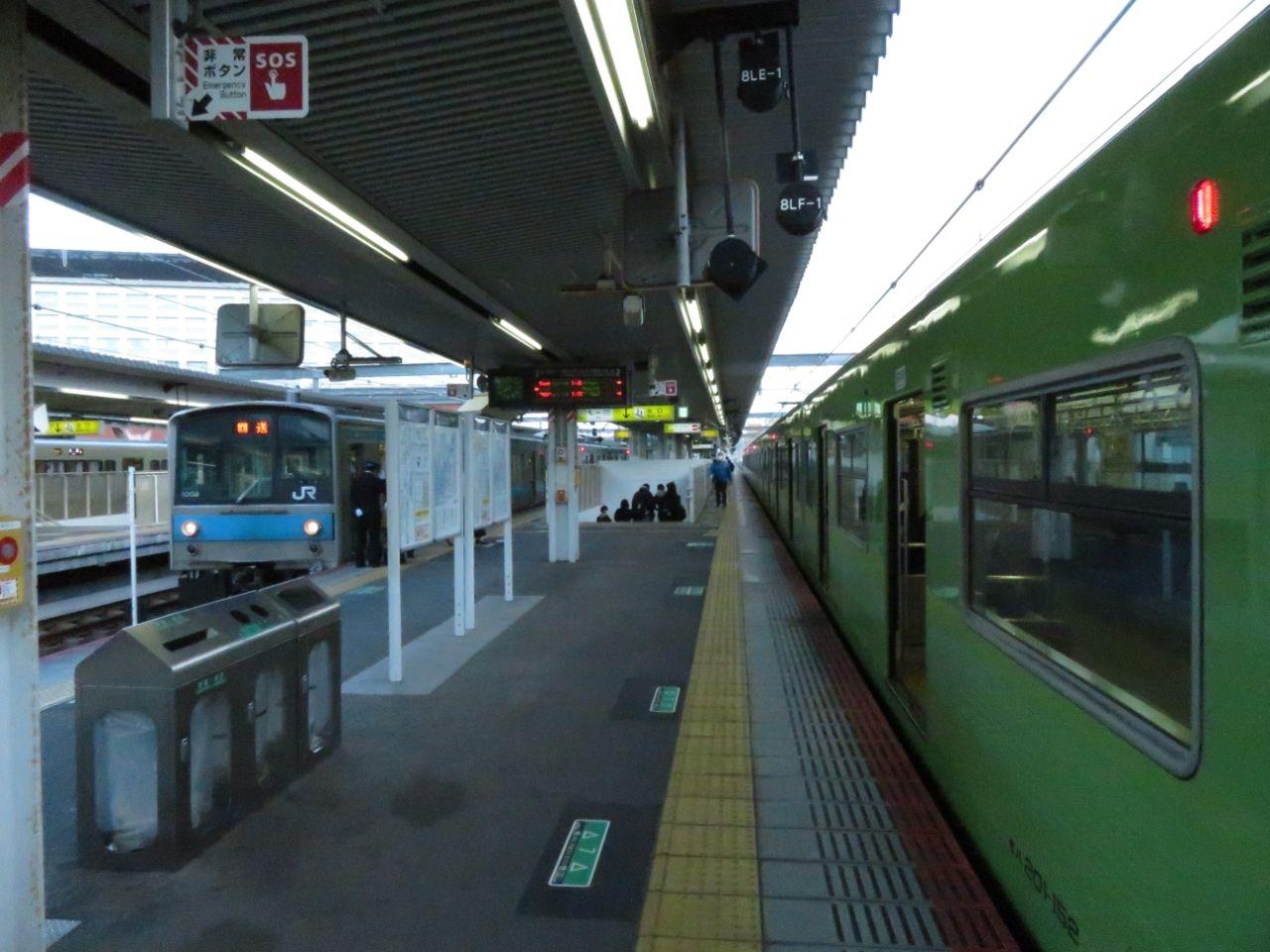

2021.12.26　奈良
奈良線直通の２０５系が到着。向こうは界磁添加励磁制御。直巻モーターで回生ブレーキを搭載し、ともに経済性の向上に照準を当てながら技術革新と省エネに真正面から向き合った“とかいのでんしゃ”である。

2021.12.26　ＪＲ難波ゆき快速列車車内
せっかくなので力行時の「プー」を…

https://www.youtube.com/watch?v=g0rKbLwmpy0

2021.12.26　天王寺
天王寺に到着。

https://www.youtube.com/watch?v=khmWBU-ffbI

2021.12.26　天王寺
環状線をくるっと１周してそのまま関西線に入る電車に乗り…

2021.12.26　加茂ゆき大和路快速車内

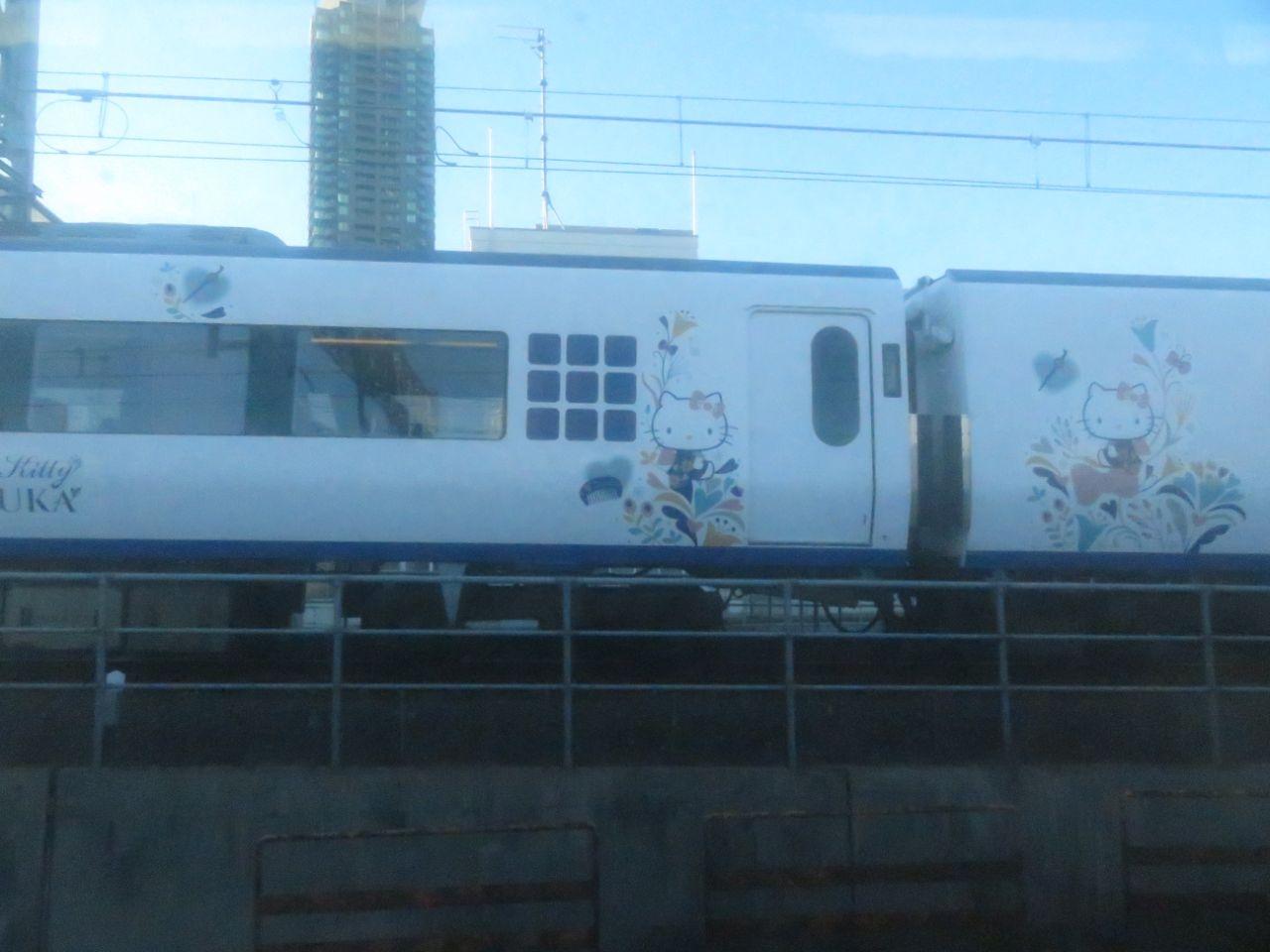

天王寺発車後、「はるか９号」と並走し…

2021.12.26　加茂ゆき大和路快速車内

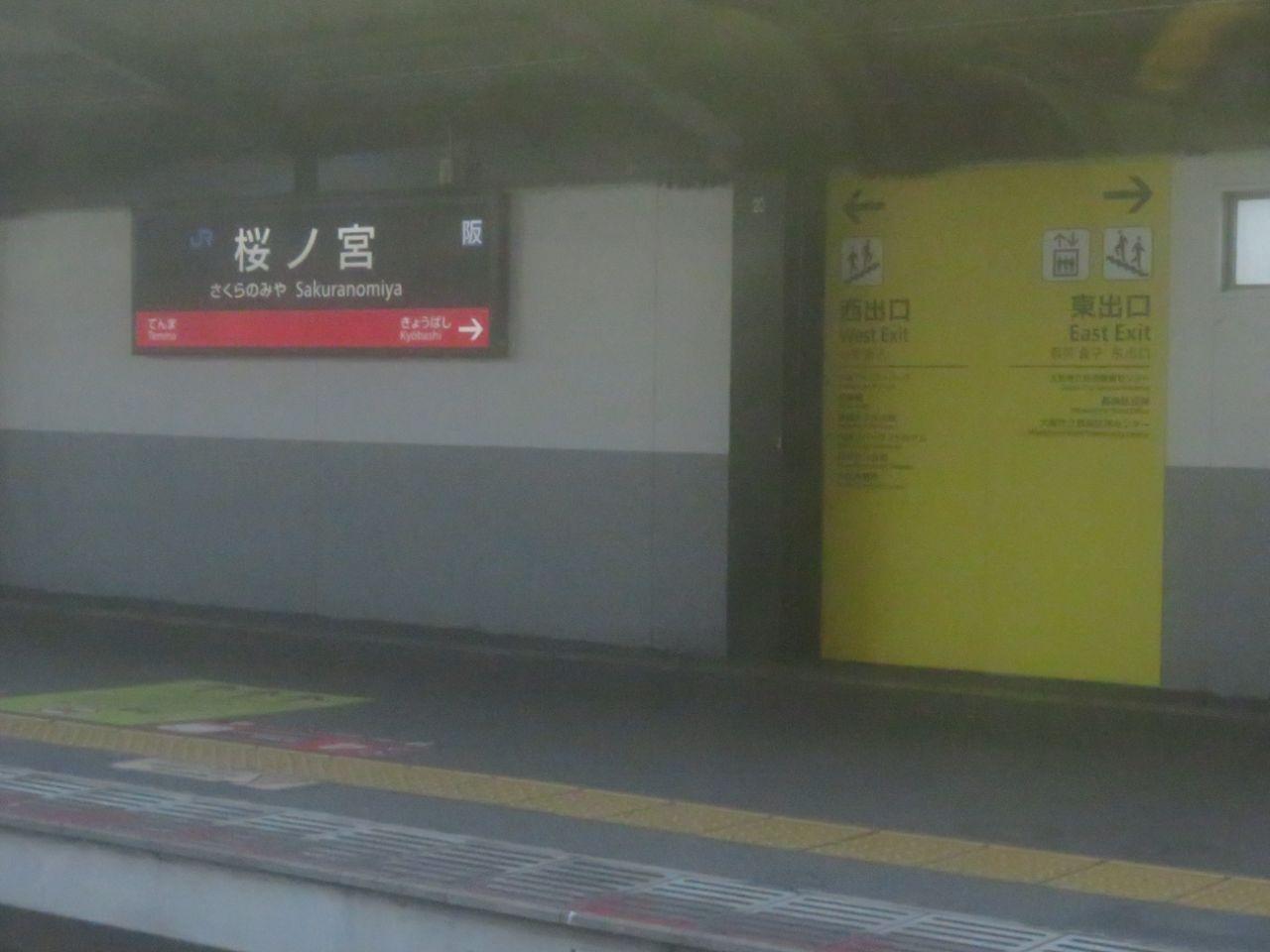

環状線東側の各駅を拾いながら天王寺のちょうど反対側の大阪を目指す。

桜ノ宮駅 駅

2021.12.26　加茂ゆき大和路快速車内
大阪は水の町。

2021.12.26　大阪
時刻は９時前、大阪名物ぴちょんくんが見えたところで九州に戻ろうか。

大阪駅 駅
