愛知県刈谷市高須町にある依佐美送信所記念館を訪問する機会があったので内容を紹介する。
依佐美送信所は長波の無線送信所で1929年（昭和4年）に運用を開始し、戦後は米軍に接収され1994年に日本に返還され、その役目を終えた。
送信設備の一部が依佐美送信所記念館 に保存されている。
欧州との通信が短波でなく長波（17.4kHz）によって行われていたことにも驚くが、真空管ではなく電動機（モータと高周波発電機）によってアンテナに供給する送信電力を発生していた事にも驚く。
貴重な技術遺産として米IEEEや電気学会によって認定されている。

エリア 刈谷・知立(愛知)

• 旅行の満足度: 4.0
• 観光: 4.5
• 交通: 3.5

• 同行者: その他
• 一人あたり費用: 1万円未満
• 交通手段: タクシー
• 旅行の手配内容: 個別手配

依佐美送信所記念館の前庭にある記念鉄塔

依佐美送信所記念館 美術館・博物館

1/1依佐美送信所記念館の説明パネル
欧州との長波（17.4kHz）通信（モールス符号による電信）のために昭和4年に建設された

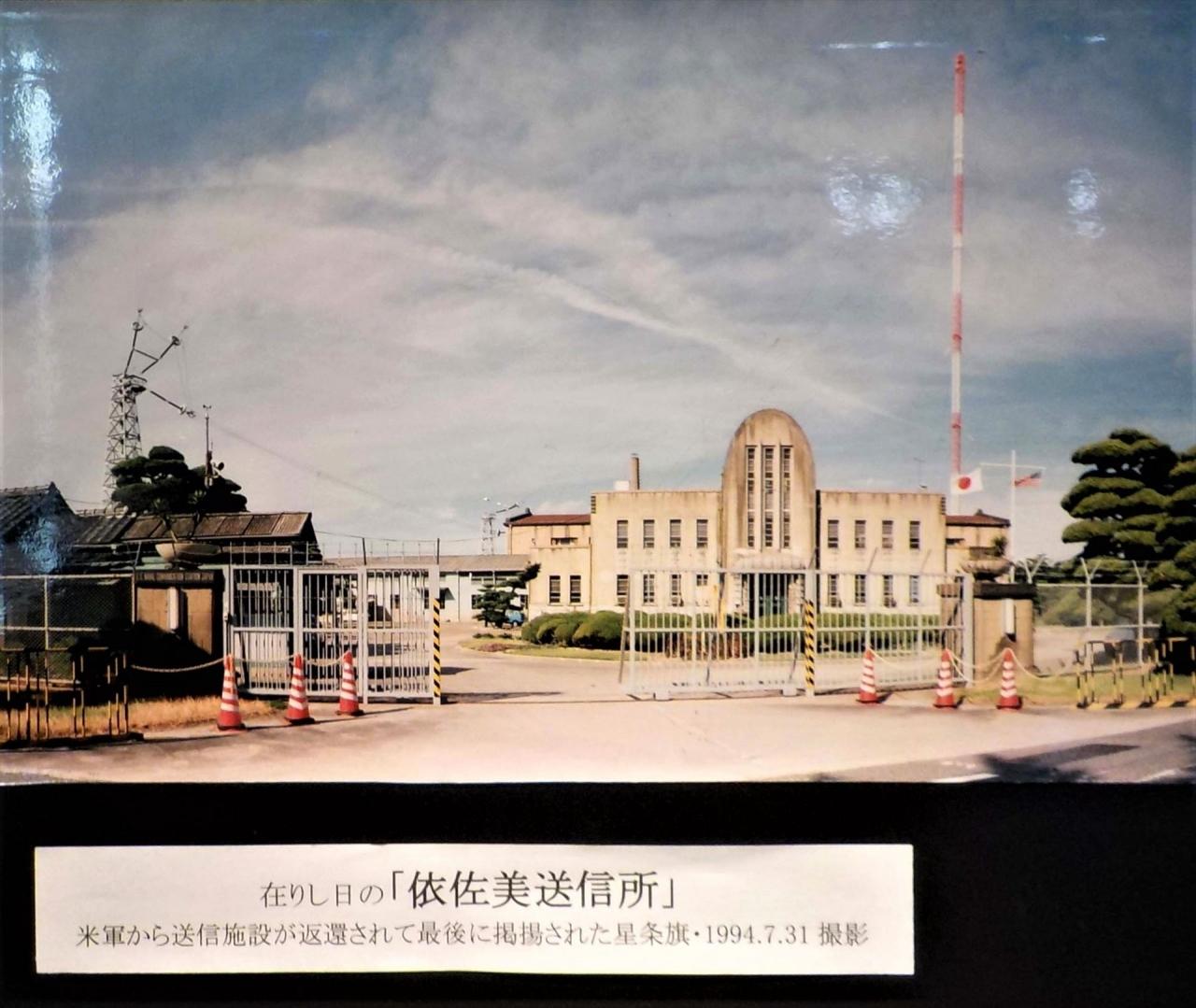

米軍施設として使われていた最後の時代の写真です

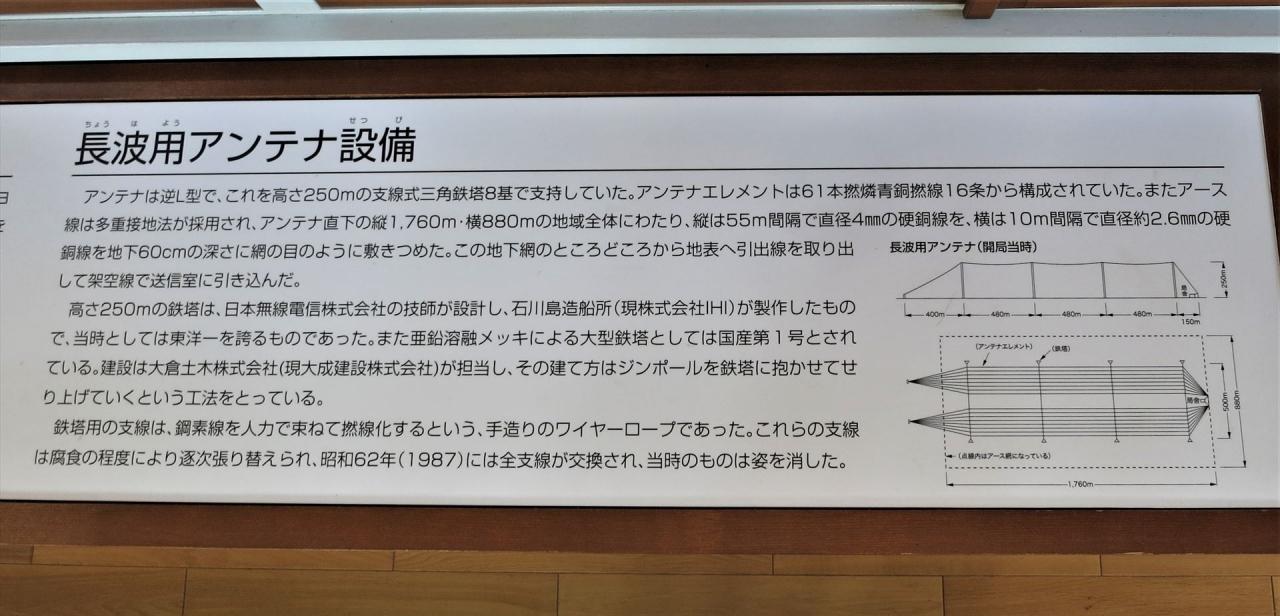

長波は波長が長いので大きなアンテナが必要です

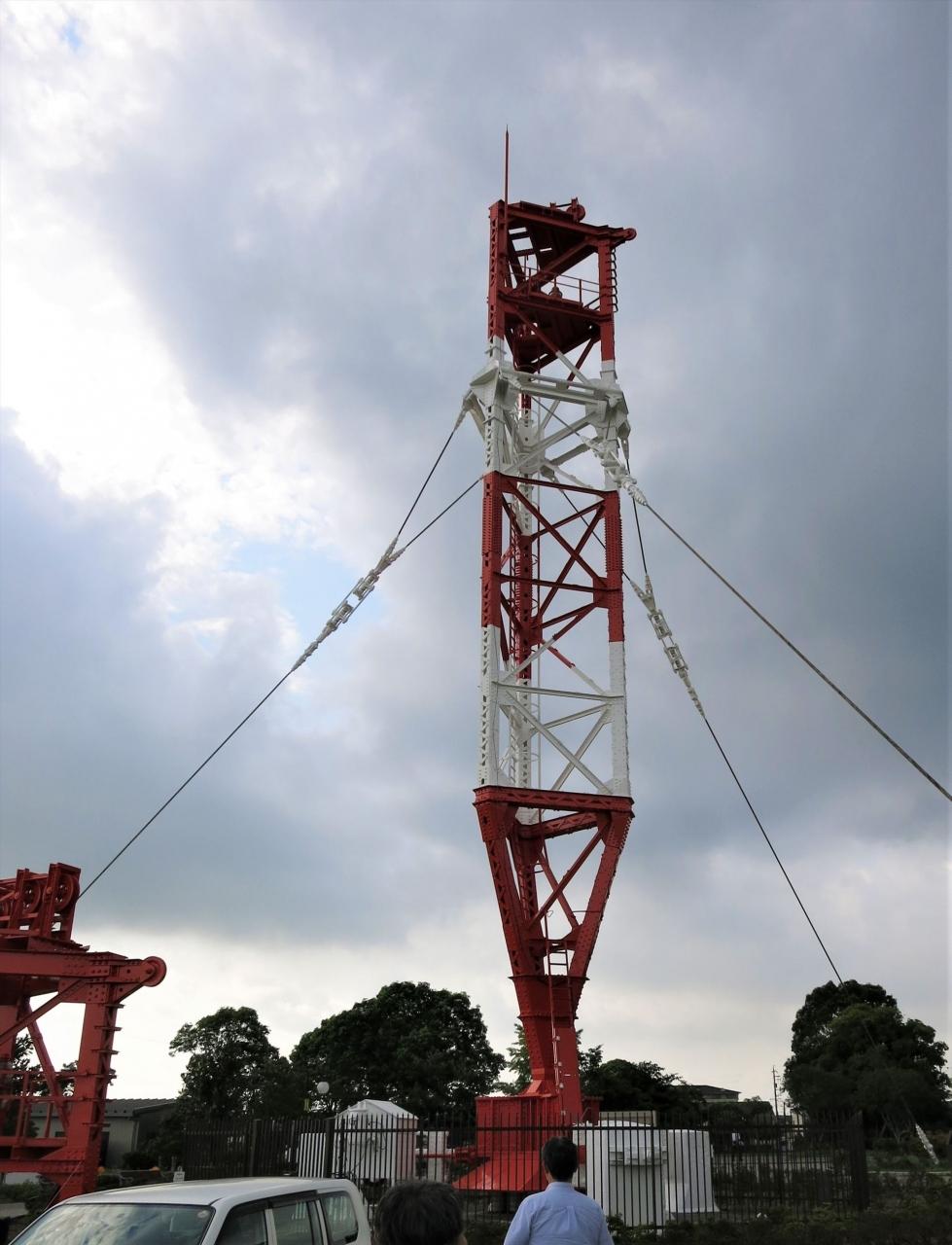

1/10の高さで残された25mの記念鉄塔

記念鉄塔の説明パネル
鉄塔の高さは250mで当時は東洋一
長波で送信電力500kWは世界最大の規模だったそうです

鉄塔8基の平面図の拡大
鉄塔は500m間隔で配置されている

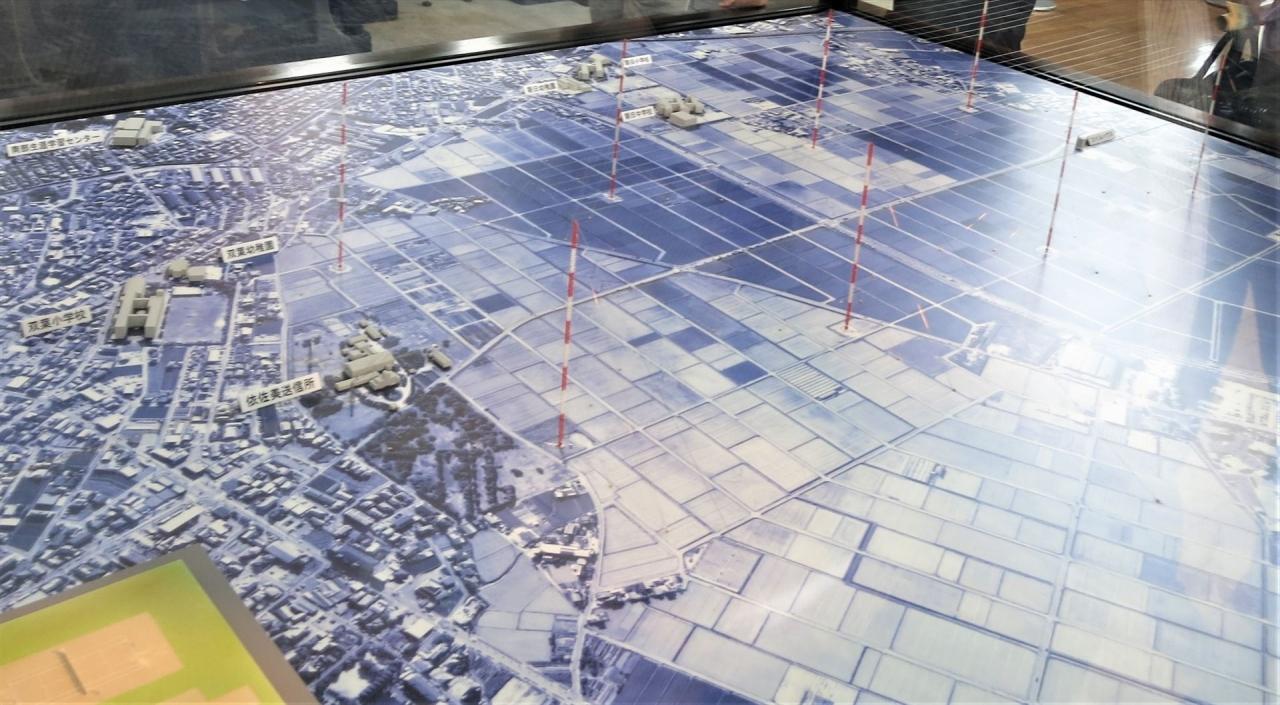

館内にある付近の模型（１）
8本のアンテナの位置がわかります。

館内にある付近の模型（２）
付近は農地としても使われていたようです。

依佐美送信所記念館の2階窓から見える記念鉄塔

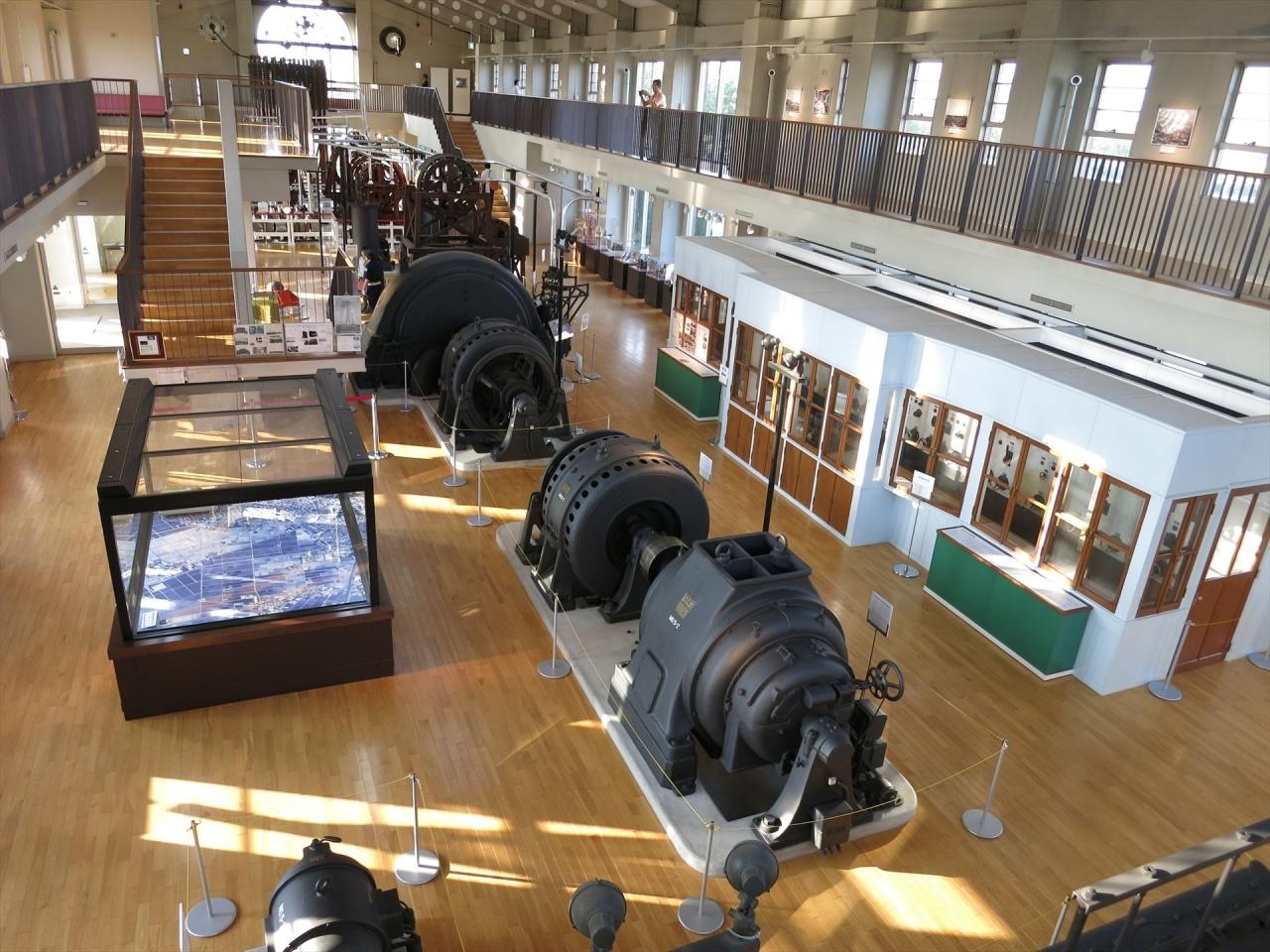

館内の保存機材全景

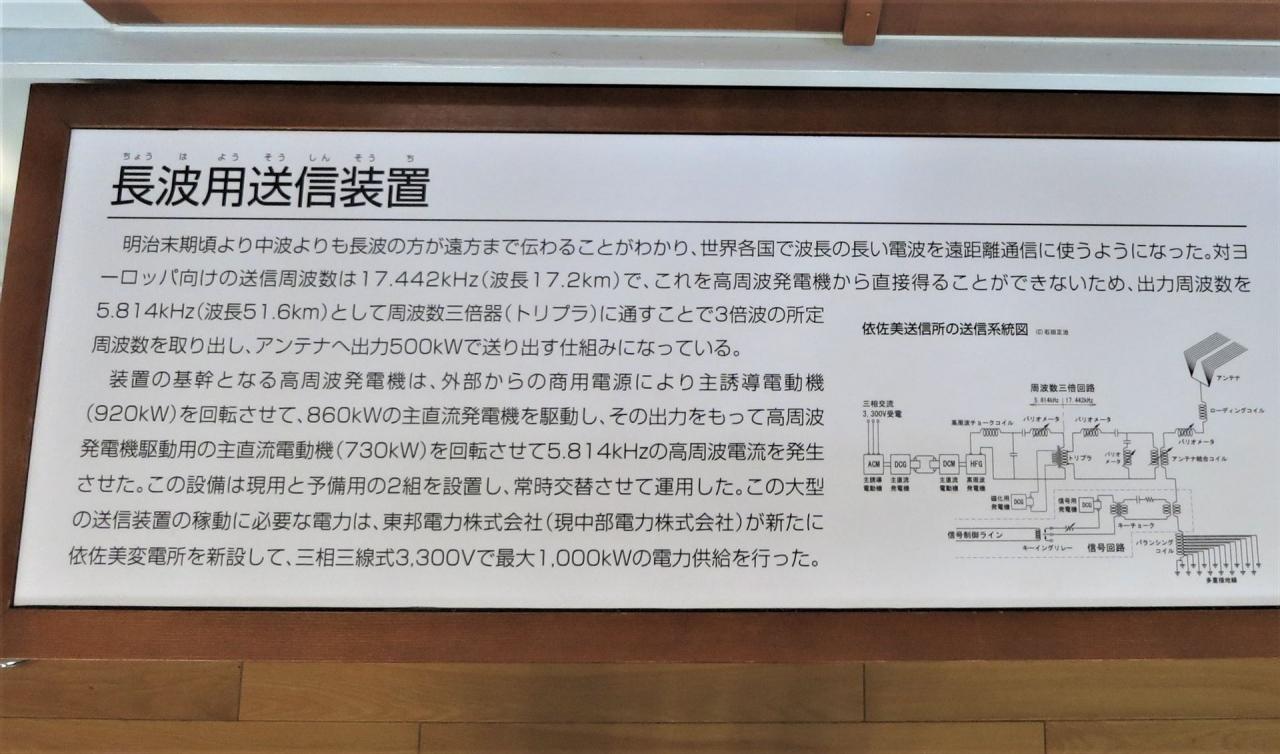

送信装置全体の説明パネルです。
商用電力で920kWの誘導モータを回して860kWの直流発電機を駆動し、得られた直流電力で730kWの直流モータを回して高周波発電機を駆動し、得られた5.8KHzの高周波電力を３逓倍して17.4kHzの送信電力を得ている。

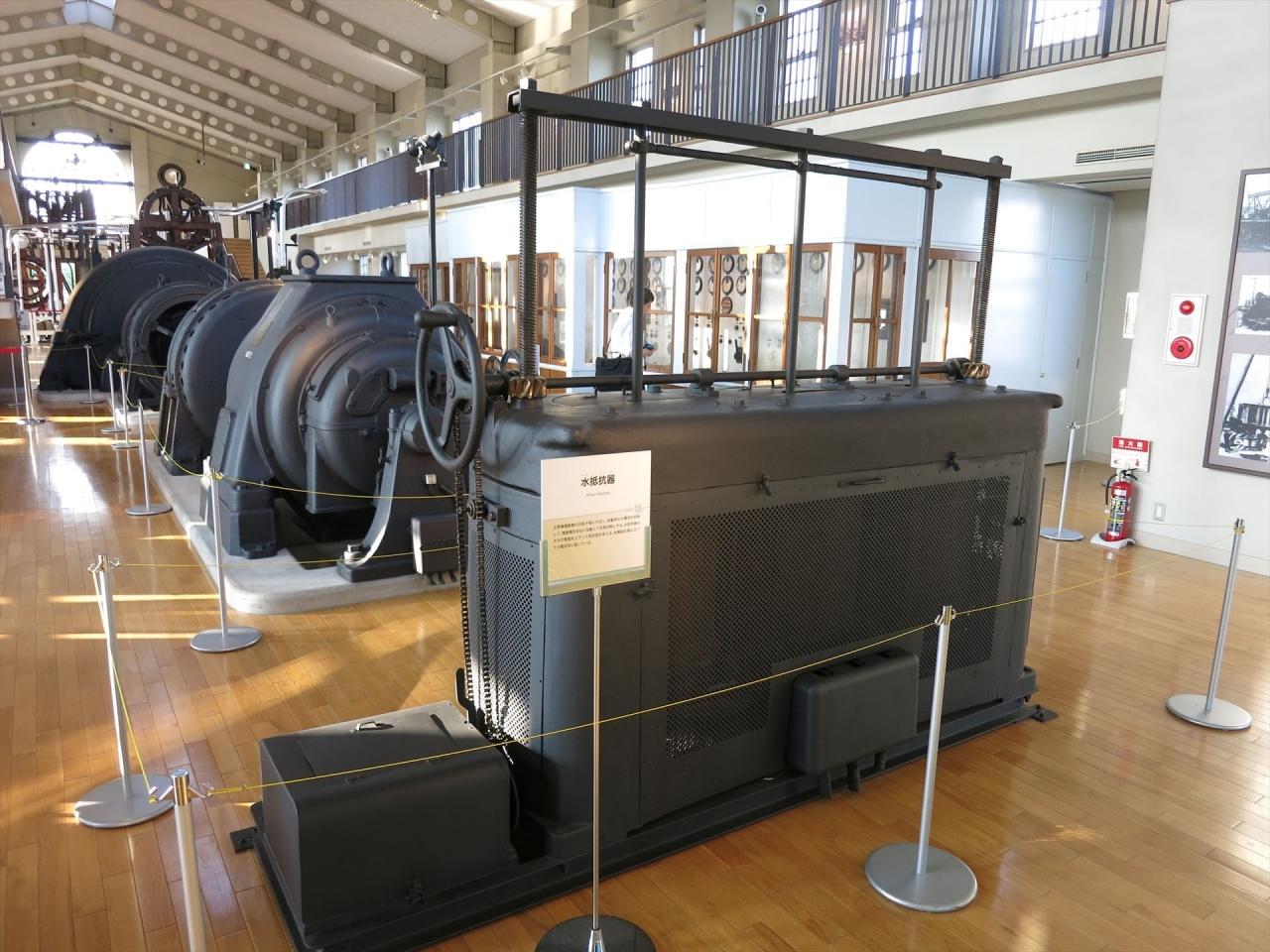

誘導電動機の起動時の突入電流を抑制するための抵抗器。
水中の電極の上下で抵抗値を調整する水抵抗器を採用している。
奥に見えるのは高周波発電機・直流電動機。

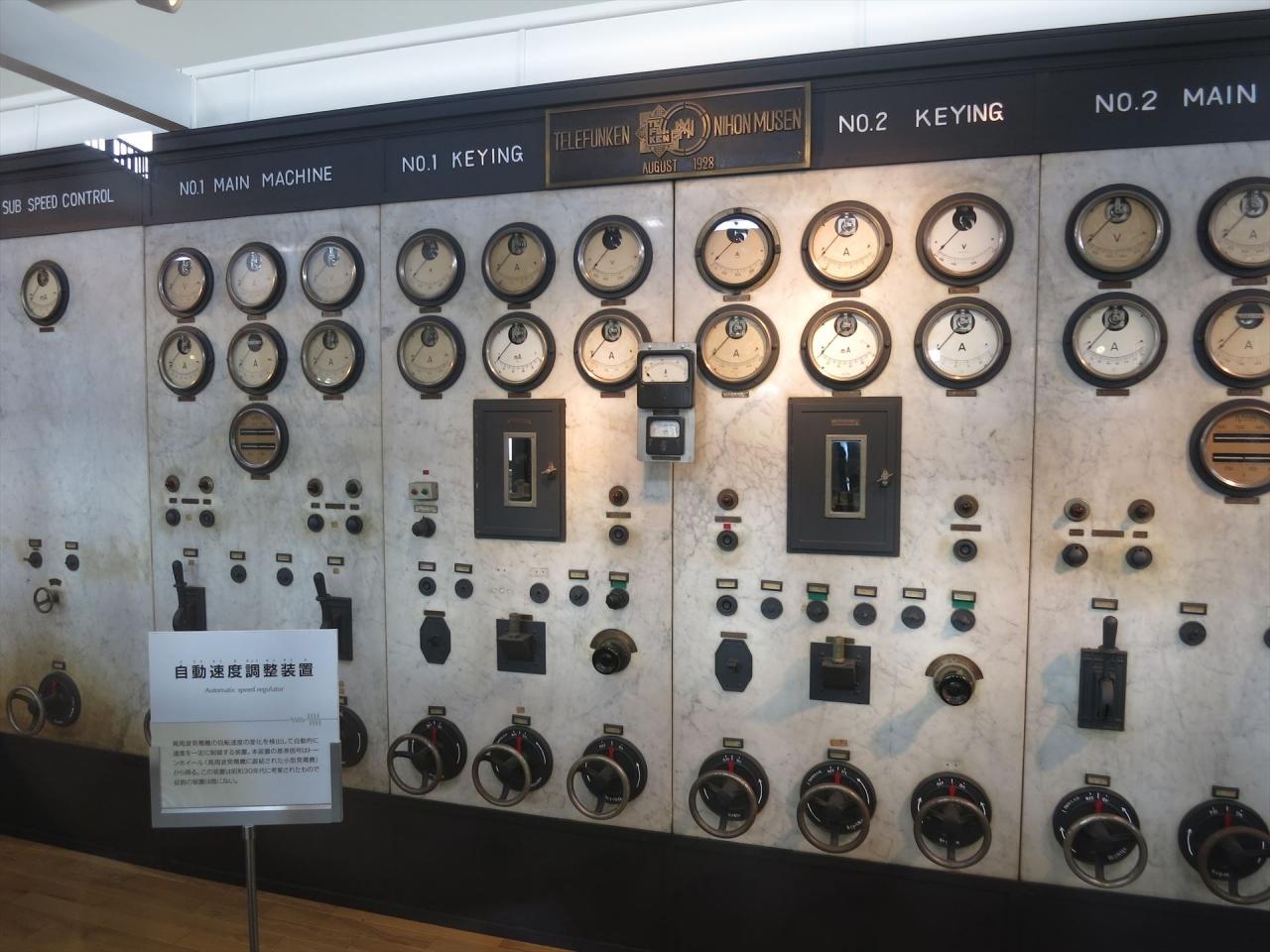

監視室に設置されていた操作パネル
テレフンケン製の高周波発電機の速度調整装置です

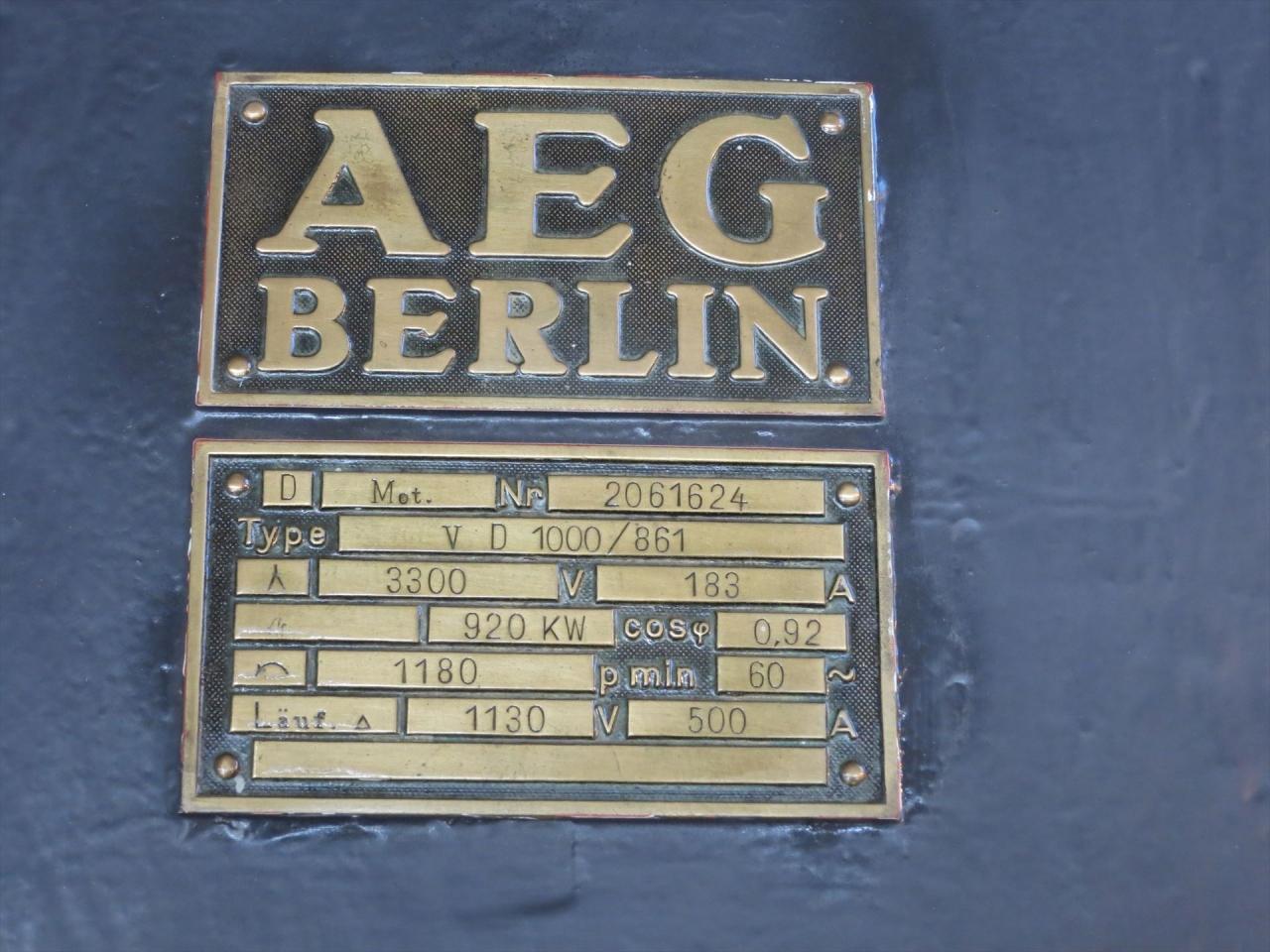

独）AEG製の９２０kW交流電動機（誘導モータ）の銘板

高周波発電機です。
1360rpmで5.814kHzの交流を発電します。

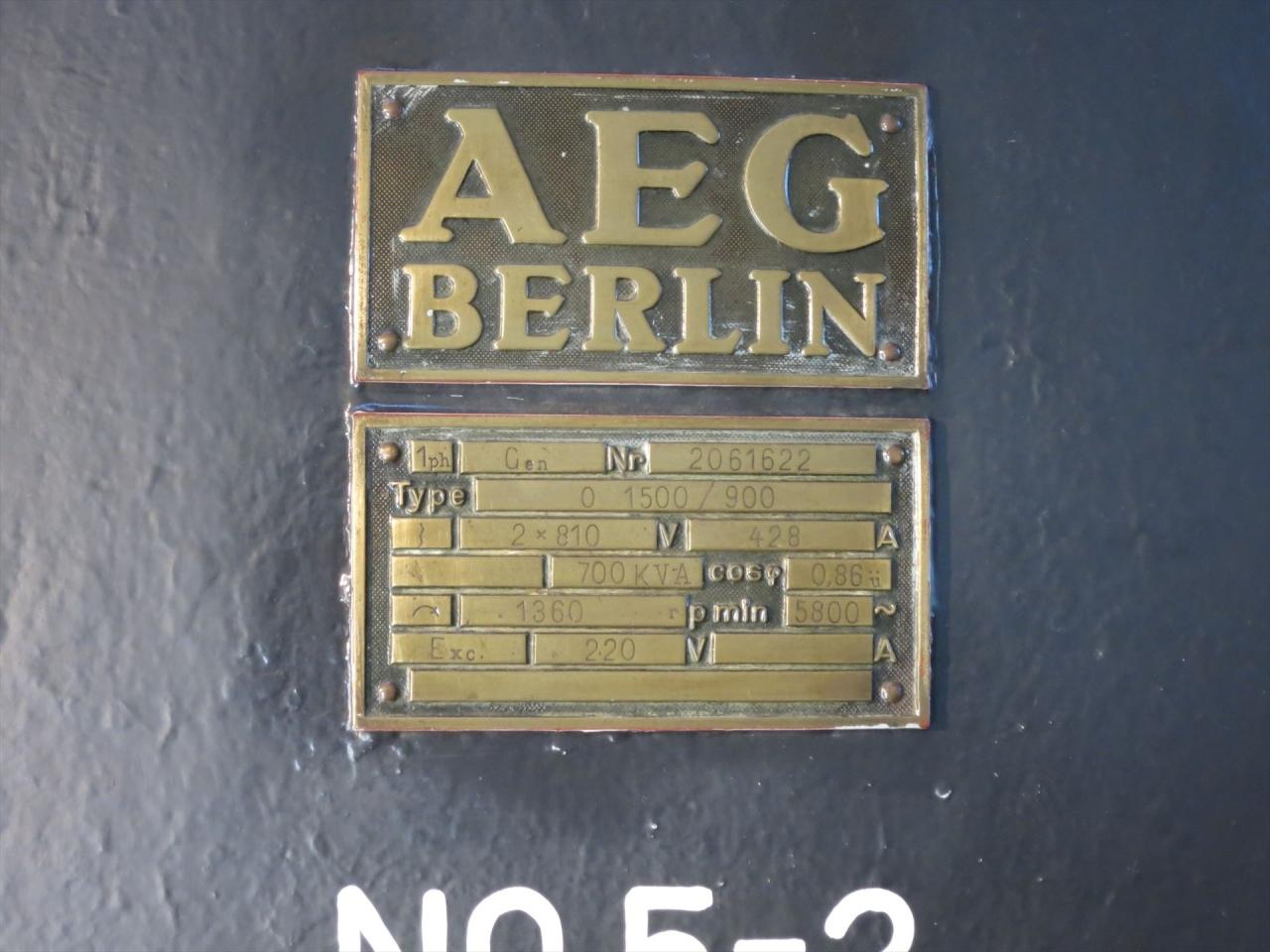

独）AEG製の７００ｋＶＡ高周波発電機の銘板

直流電動機・高周波発電機

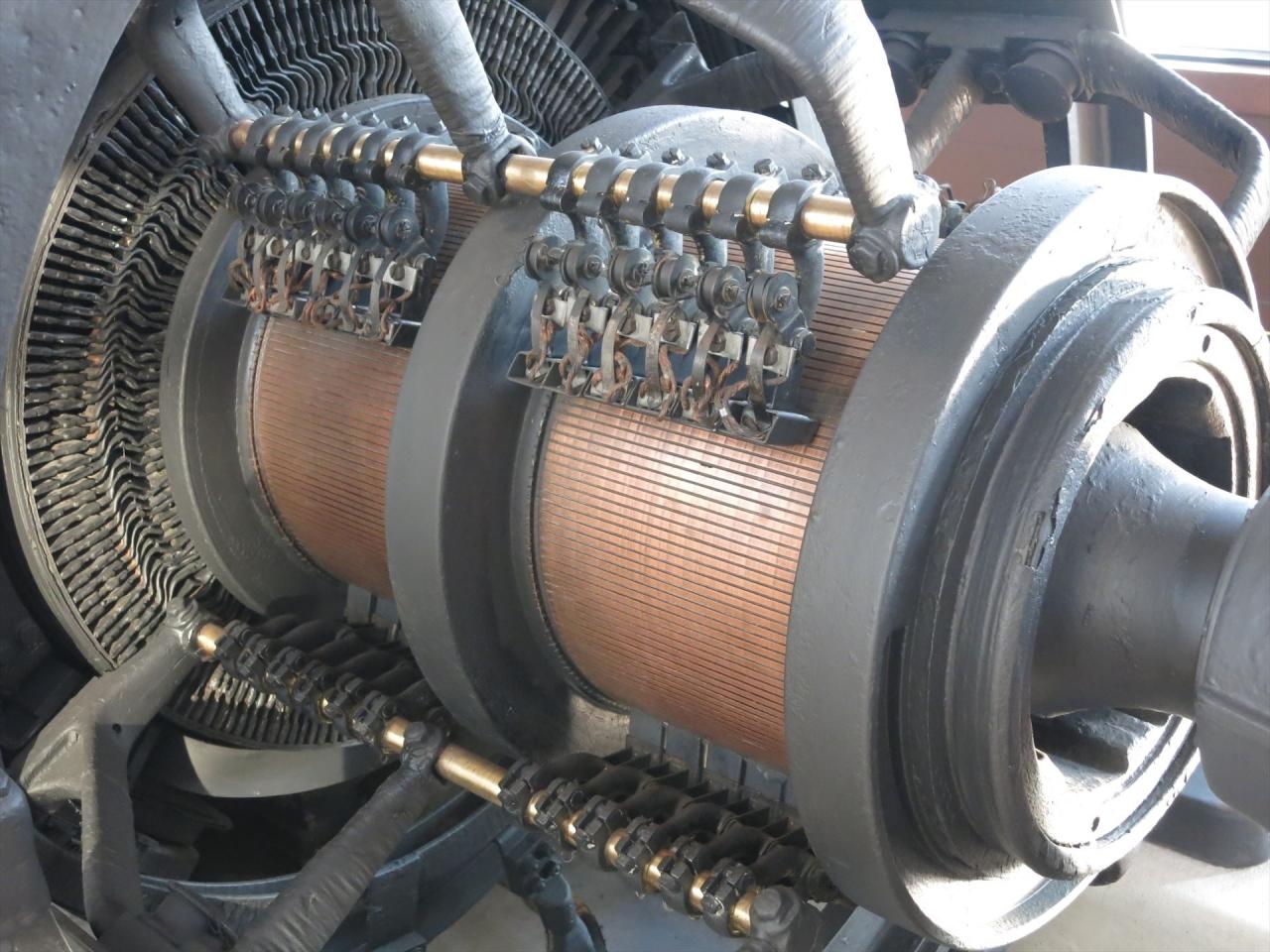

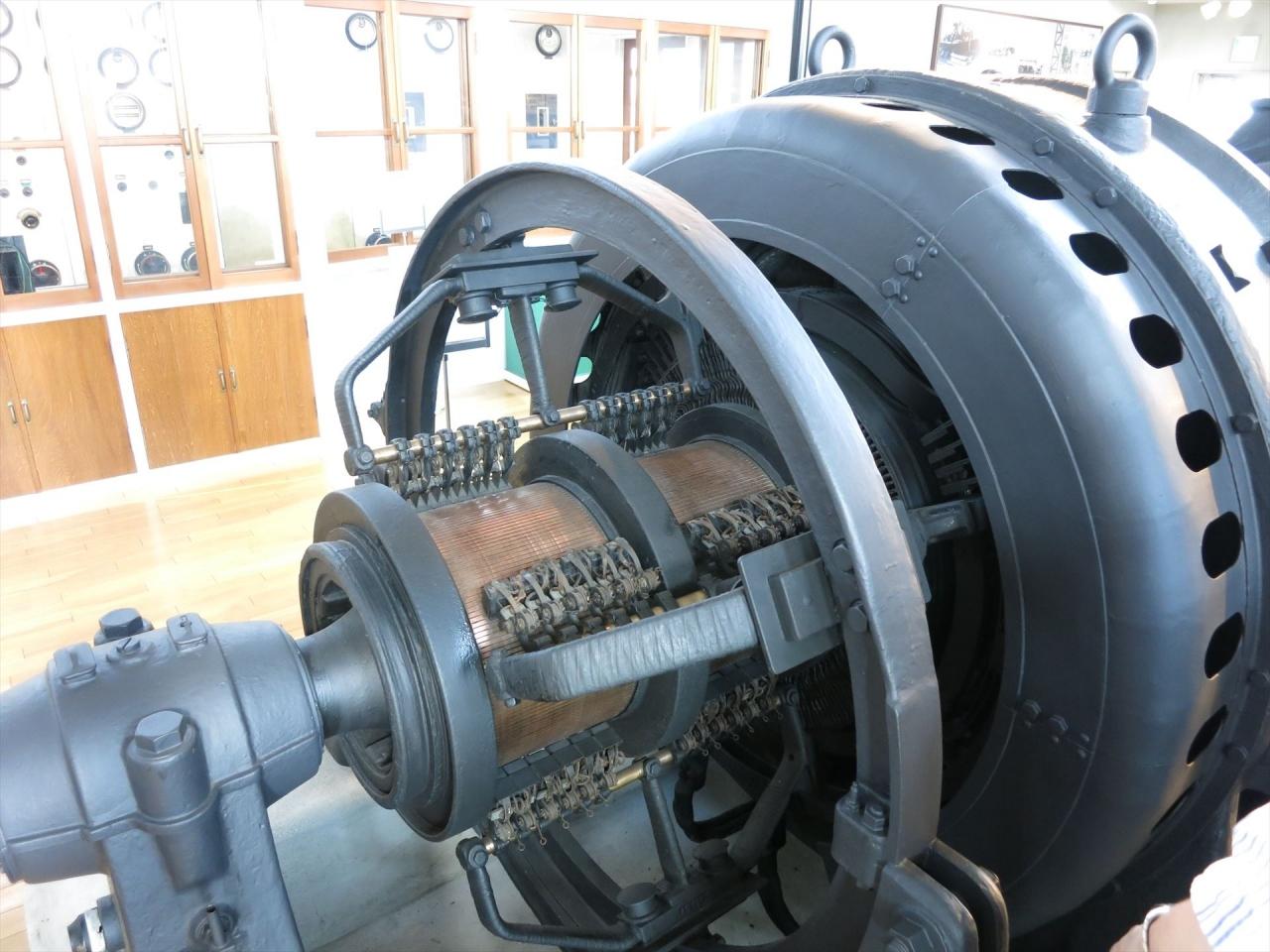

直流発電機のブラシです

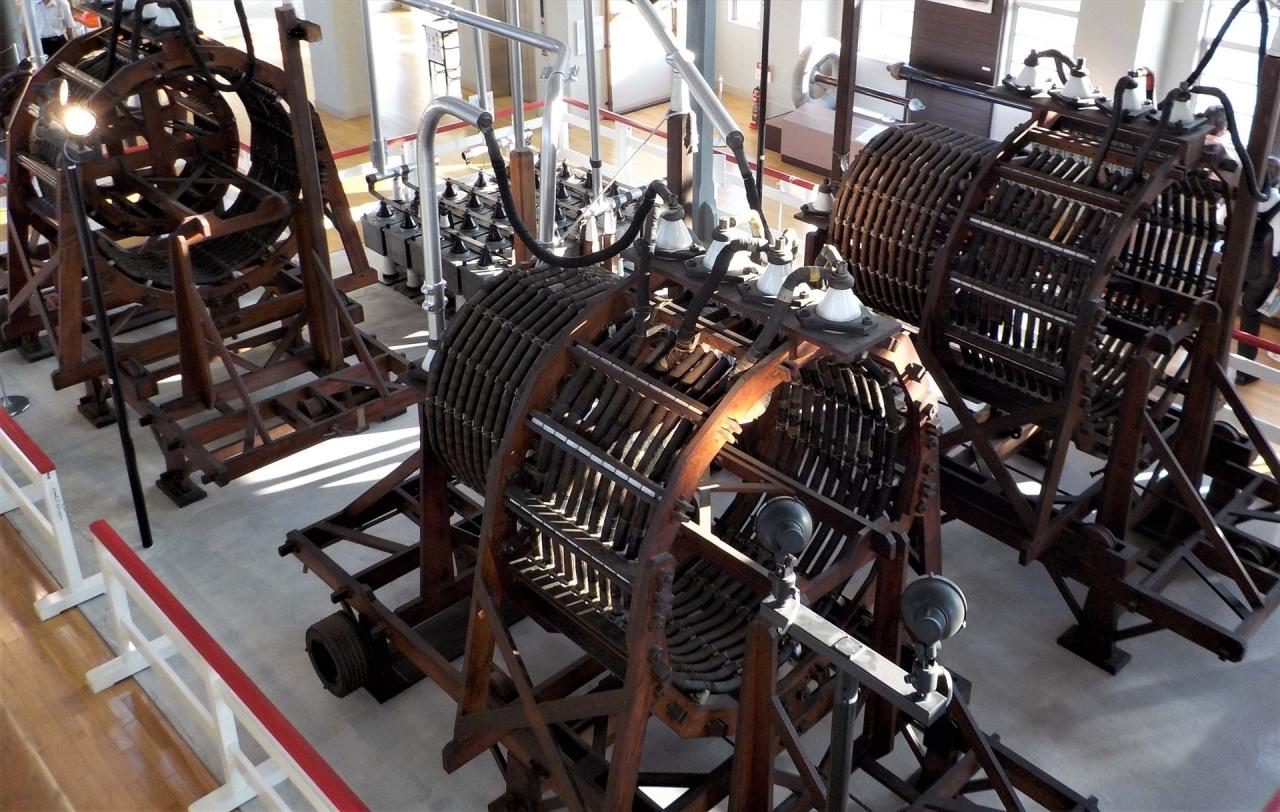

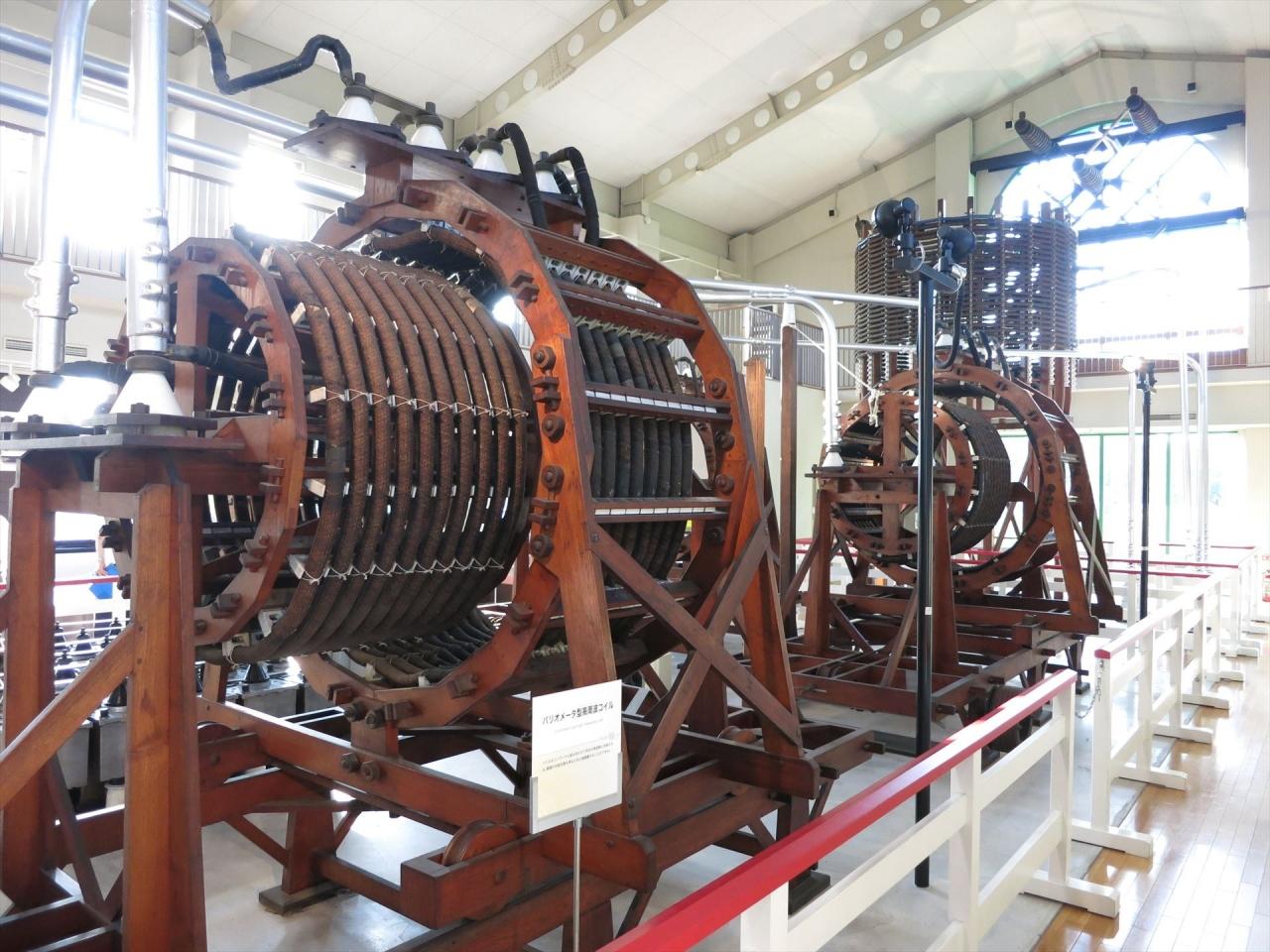

共振回路のバリオメーターコイル

空中線波長延長線輪・空中線回路バリオメータ

共振回路のバリオメーターコイル

空中線波長延長線輪・空中線回路バリオメータ

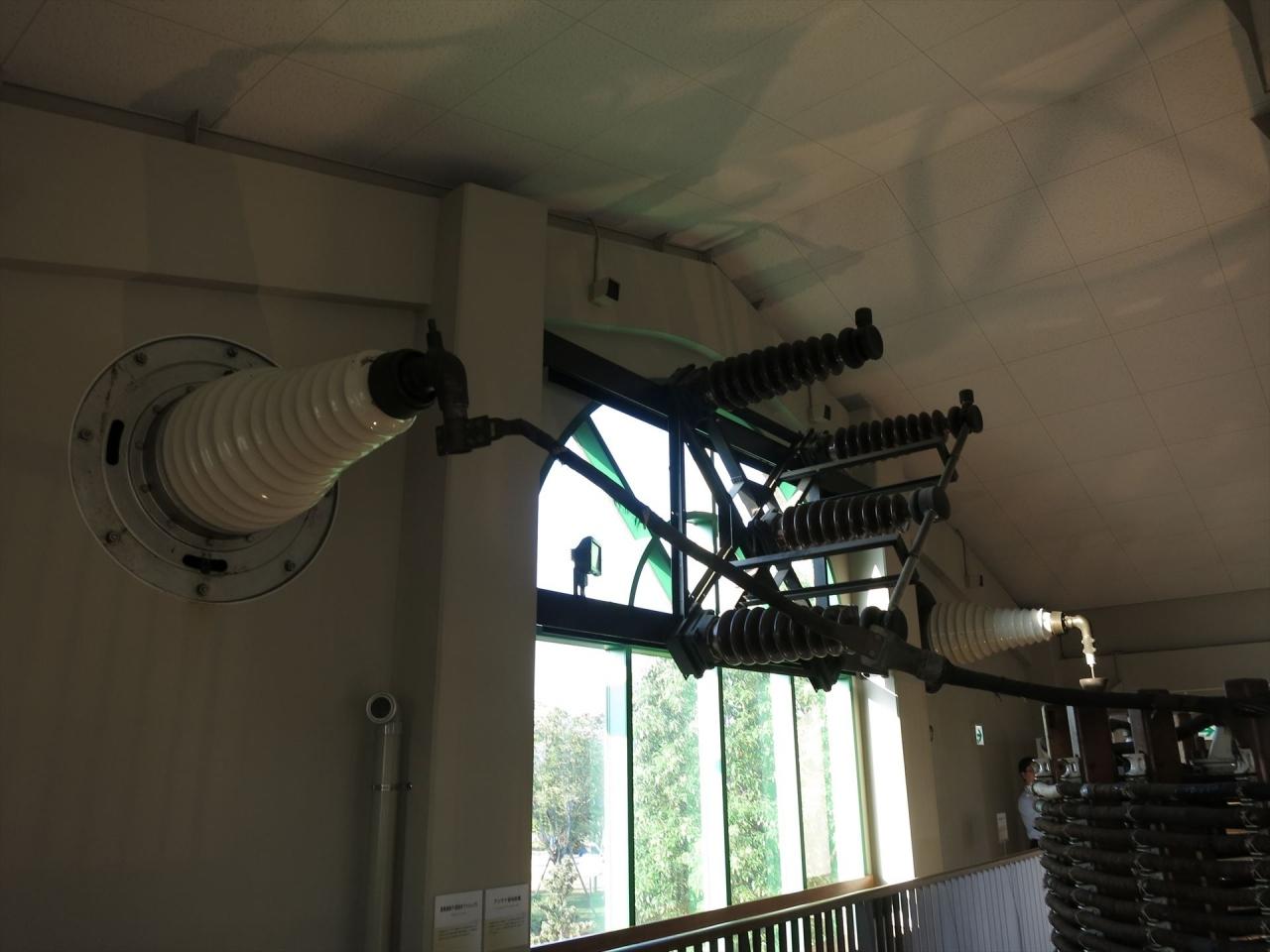

空中線接地装置

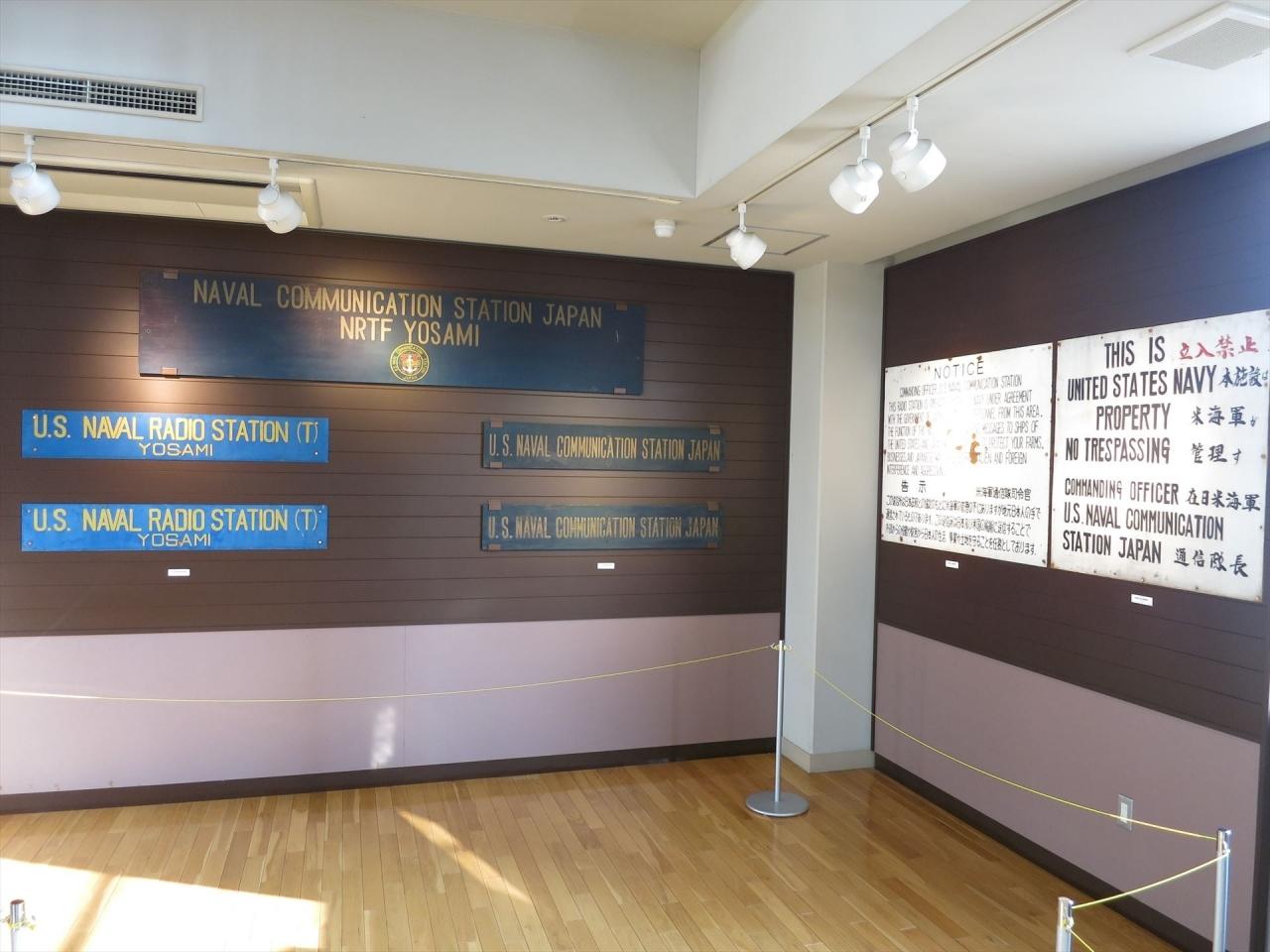

米軍接収時代の掲示物

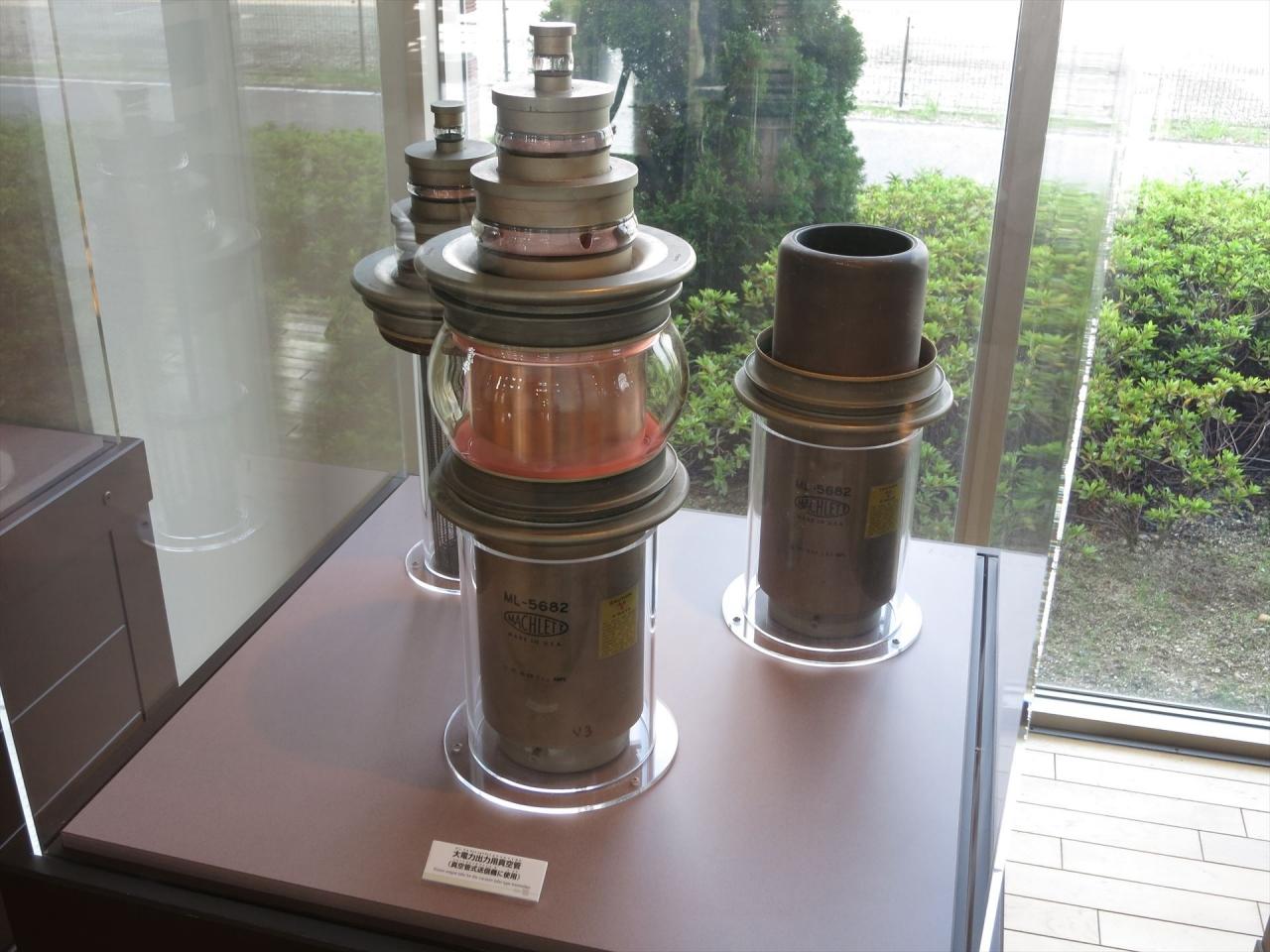

米軍接収時代に使われていた送信用真空管

2009年にIEEE（米国電気電子学会）よりマイルストーンに認定されている

2012年に日本の電気学会からも「でんきの礎」に顕彰されている
